Automatický stroj na skládání krabic

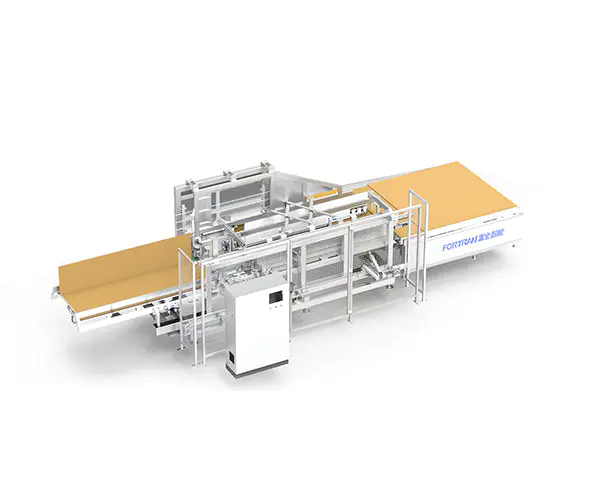

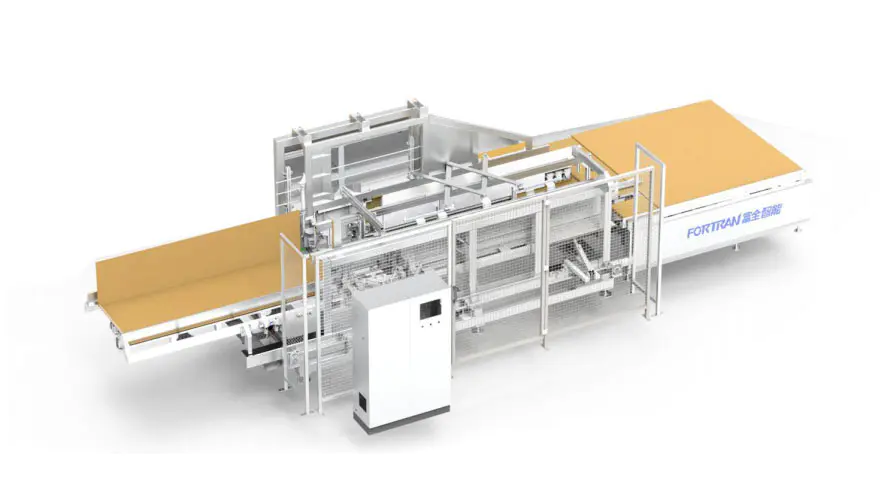

Celkový obraz stroje

Parametry zařízení

Vnější rozměry D*Š*V(mm)	Vlastní hmotnost zařízení (kg)	Napájení (kW)	Přepravní zatížení (kg)	Pracovní výška (mm)
9760*3550*2500	Asi 3700	4,5 kW (kromě lepicí jednotky)	50	830±40 (neurčeno. Záleží na zákazníkovi

Rozsah zpracování

Rozsah zpracování kartonu L（mm）	Rozsah zpracování kartonu W（mm）	Rozsah zpracování kartonu H（mm）	Účinnost skládání（krát/min）	Tloušťka vlnitého papíru (mm)
400-2800	320-900	40-250	5-7	2,5-6

1 Značka základního příslušenství: servomotor--Inovance;synchronní řemen--Gardner;ložisko sedadla--TR;motor pro převod frekvence---Inovance:
2 Celková trubka stojanu je svařena a zpracována portálem, který je vysoce přesný, spolehlivý a odolný.
3 Lineární mechanismus skládacího boxového stroje je veden přesnou lineární vodicí kolejnicí, která je vysoce spolehlivá a odolná.
4 Přenosový papír přísavky využívá vysoce přesný servomotor, který se snadno ovládá a může zlepšit přesnost zařízení;

5 Stroj lze použít samostatně nebo v kombinaci s přizpůsobenou balicí linkou. Způsob použití je variabilní a flexibilní

1 Použití

A. Tento automatický stroj na skládání krabic se používá v kartonech do krabic;
B. Toto zařízení se používá k výrobě krabic kartonů modelu M/A-0410;
C. Nejprve porovnejte karton, stiskněte odpovídající vstupní velikost a začněte a zadejte zařízení, aby se automaticky vytvořila krabice;

2 Přehled principu práce

Celá sada zařízení je rozdělena do pěti částí: mechanismus krmné plošiny, mechanismus hlavního rámu, mechanismus pevného bočního skládání, mechanismus mobilního bočního skládání a střední převod mechanismus:

A. Při práci odpovídá zadání provozní obrazovky velikosti skládací krabice; poté, co je polohování připraveno, poté, co je papírový obal zarovnán s předním měřítkem a bočním měřítkem v kladném směru, stiskněte zařízení se zeleným startovacím tlačítkem, aby se automaticky spustila přísavka, aby se papírový obal vsákl do vstupu části stroje se skládací krabicí;

B. Přísavka zatlačí papírovou kůži do skládací části a pevný okraj a pohyblivý dlouhý okraj odpovídají vstupu skládací hrany a poté automaticky nastříkají lepidlo v určené poloze spreje lepidla a přední konec skládací polohy je dokončen jeden po druhém;

C. Poté, co přední skládací krabice dosáhne určené polohy, po utažení tlaku válce směrem dolů přísavka okamžitě klesne a vrátí se zpět do výchozí polohy a zadní přísavka se připevní k zadnímu konci papíru a čeká na ni; poté, co pevná strana a pohyblivá boční skládací hrana pracují současně, překlápěcí skupina se po dokončení resetuje; Zadní přísavka pohání papírový obal dopředu do lisovací polohy zadní skládací krabice a automaticky rozprašuje lepidlo do určené polohy;

D. Poté, co zadní skládací krabice dosáhne určené polohy, po utažení tlaku válce směrem dolů: poté, co pevná strana a pohyblivá boční skládací hrana pracují současně, je překlápěcí skupina dokončena a resetována: vykládací motor okamžitě pošle formovací karton k výstupu;

3 funkční struktura"

Sériové číslo	Jméno	Rozlišovací vlastnost	Model

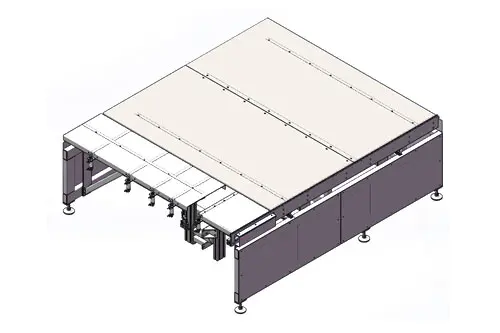

1	Struktura krmného stolu	Přední stůl na materiál je umístěn v poloze ploché desky a válec ovládá zvedací a polohovací kolík; boční servomotor přesně lokalizuje přípravnou polohu podavače papíru;

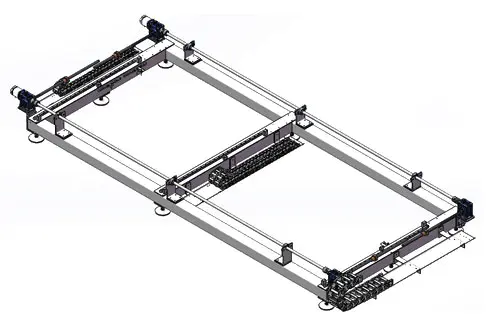

2	Konstrukce základny stojanu	Základna stojanu hlavního rámu, pohyblivý skládací mechanismus pro ovládání servomotoru a střední hnací mechanismus jsou přesnější;

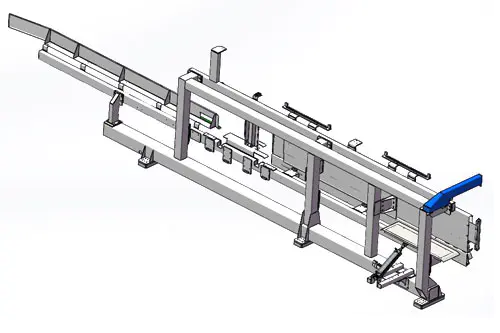

3	Sada skládacích stojanů na pevné straně	Pevný boční skládací rám, válcové skládání na krátkou hranu, oboustranný pomocný vodicí posuv plechu, portálové obrábění regálovým svařováním, vysoká přesnost montáže, vysoká přesnost provozu, zajišťující dlouhou životnost a dobrou stabilitu zařízení;

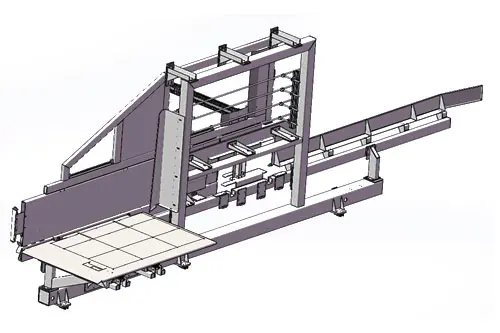

4	Sada pojízdných bočních skládacích regálů	Pohyblivý boční skládací rám, válcové skládání na dlouhé straně, oboustranné podávání pomocného vedení plechu, portálové obrábění regálových svařovacích strojů, vysoká přesnost montáže, vysoká přesnost provozu, zajišťující dlouhou životnost a dobrou stabilitu zařízení;

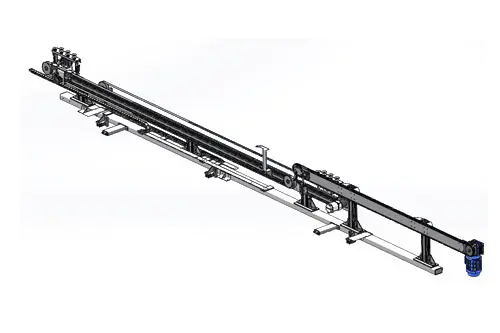

5	Pět částí středního hnacího mechanismu	Pohon servořízení, skupina střední přísavky pohání pohyb papírové kůže, vypouštěcí motor pohání řetěz, aby poháněl vypouštění papírové kůže;

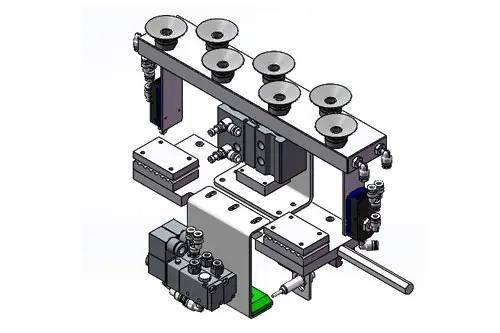

6	Skupina přísavek střední úrovně	Pás servomotoru pohání pohyb, válec se zvedá a klesá a vakuum přísavky absorbuje přenos papírové kůže, přesné ovládání a polohování;

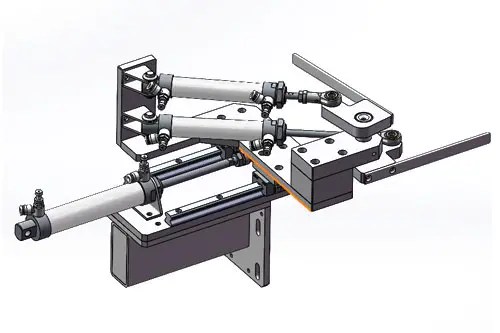

7	Skládací rozšiřovací skupina	Roztažení předního a zadního válce spolupracuje s vodicí lištou při pohybu tam a zpět a mechanismus otočného ramene seskupení válce realizuje skládání různých specifikací a velikostí;

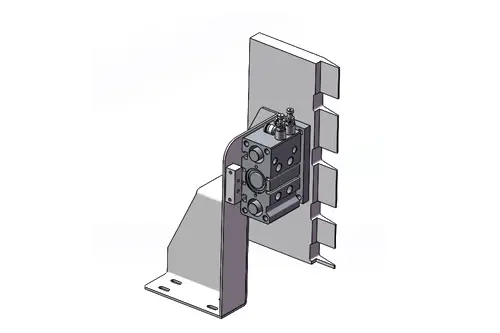

8	Skupina lisovacích desek	Válec se před a po roztáhne a působí na ohnutí ucha, aby narovnal krabici do pravého úhlu;

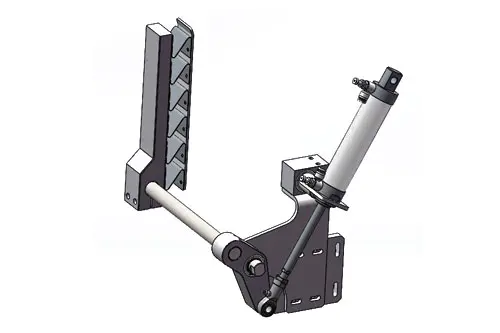

9	Skupina s bočním otáčením	Zodpovídá hlavně za přitlačení předního a zadního konce kartonu nahoru a válcový teleskopický převod pohání otočné rameno, takže tavné lepidlo je pevně a stabilní;

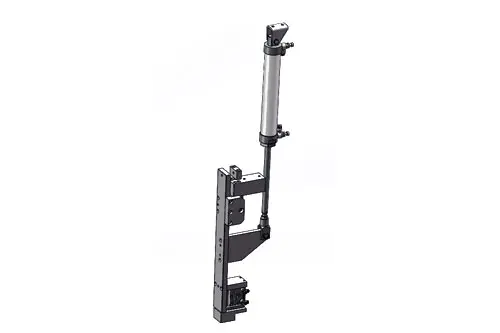

10	Skupina ušních sedadel s otočným ramenem	Expanze pohonu válce pohání kyvné rameno. Poté, co je kyvné rameno umístěno do pravého úhlu, spodní tlakový válec sevře papírový obal pomocí kompresní tavné lepicí pasty skupiny s bočním otáčením, aby byl pevný a stabilní;

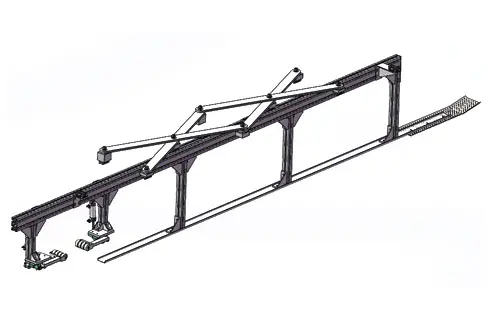

11	Skupina pomocného lisování hran střední úrovně	Dlouhé otočné rameno spolupracuje s vodicí lištou pro dosažení plně automatické střední polohy uprostřed kartonu; materiál předního bloku napomáhá spodní přísavné skupině absorbovat papírový obal; zadní konec je rozdělen na dvě skupiny předních a zadních válců pro ovládání přední a zadní části kyvného ramena, aby napomáhal okraji papíru; aby papírový obal nebyl příliš široký a způsoboval problém nepřesného formování.

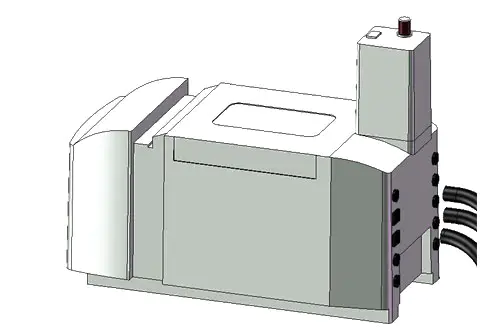

12	Systém lepicích strojů	V systému lepicích strojů používáme kompletní sadu čistého importovaného příslušenství Le Baide, které dokáže realizovat nepřetržité stříkání lepidla, kompletní funkce, jednoduché nastavení a pohodlné ovládání;

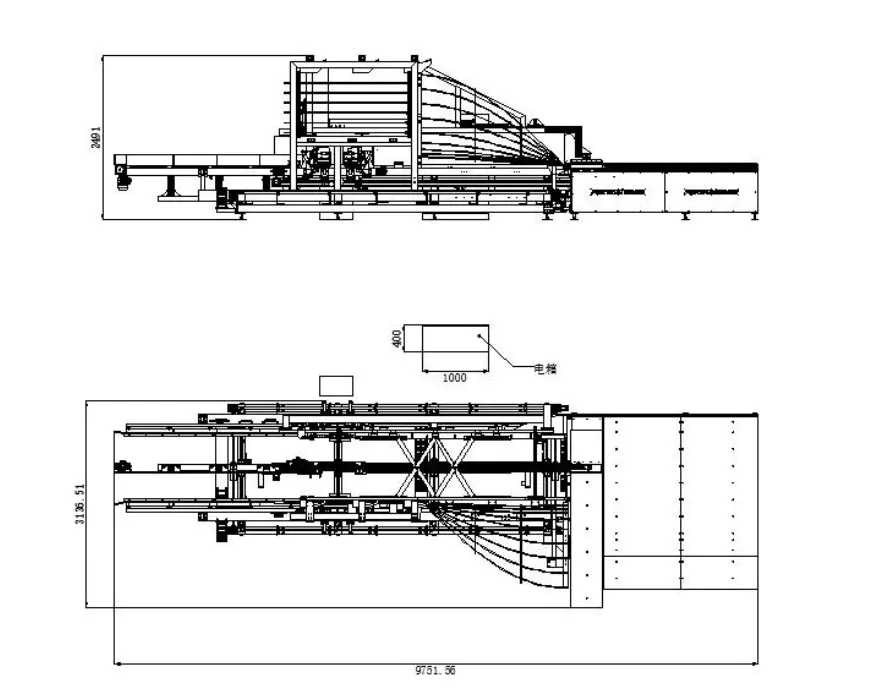

Tři pohledy (Neurčeno, protože velikost se mění podle parametrů)

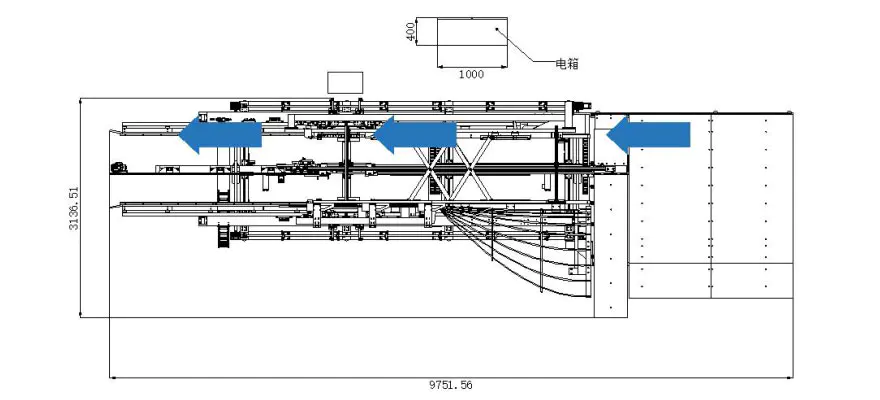

Schematický diagram režimu výrobního procesu (Neurčeno, protože velikost mění se podle parametrů)
