Automatický vysokorychlostní stroj na řezání papíru

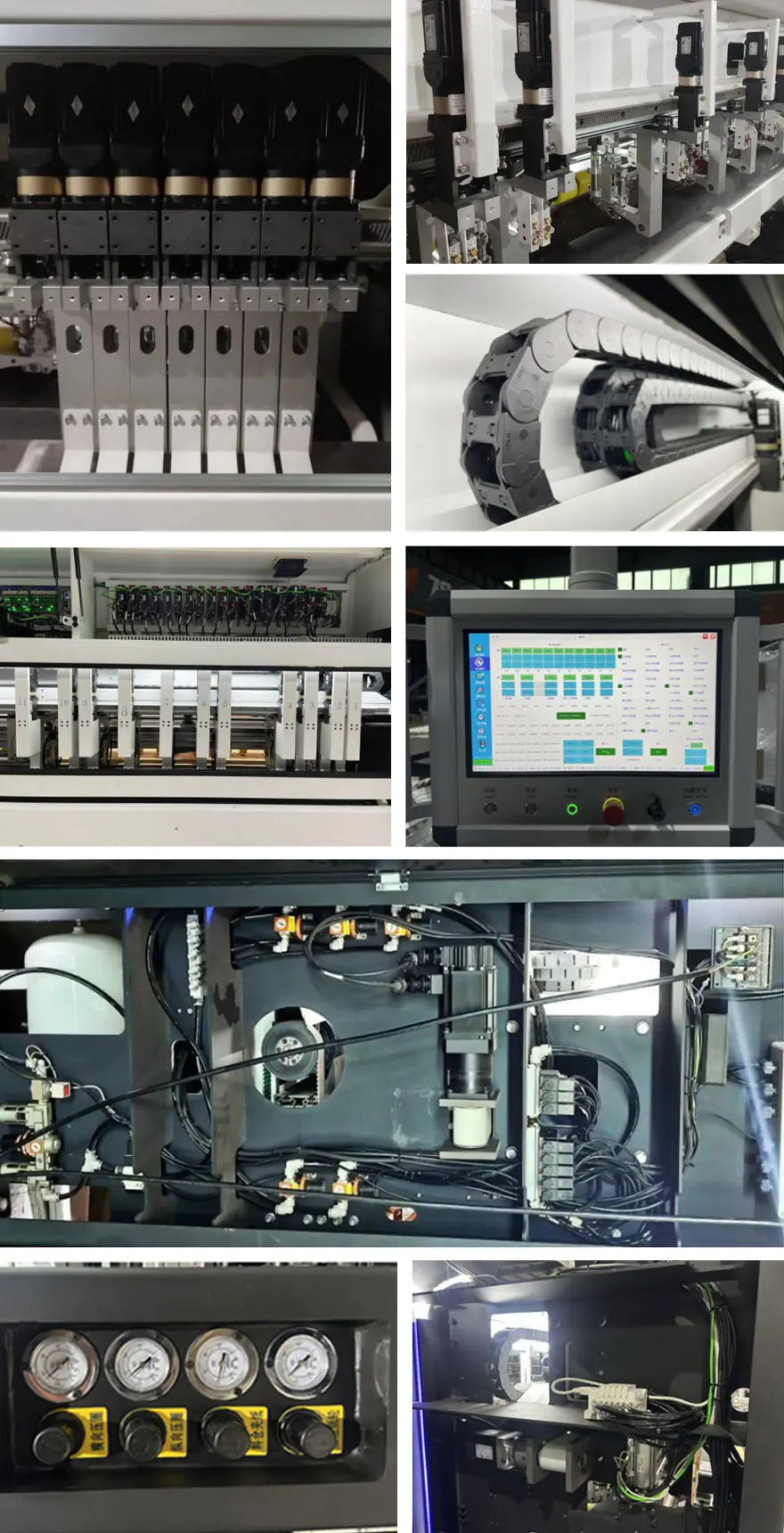

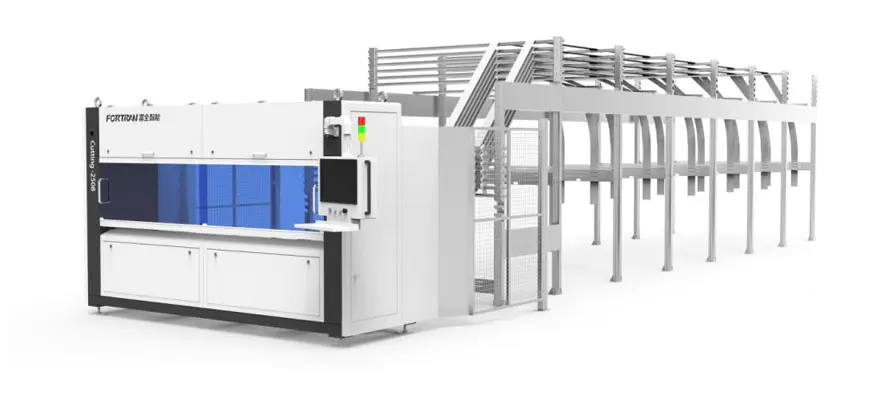

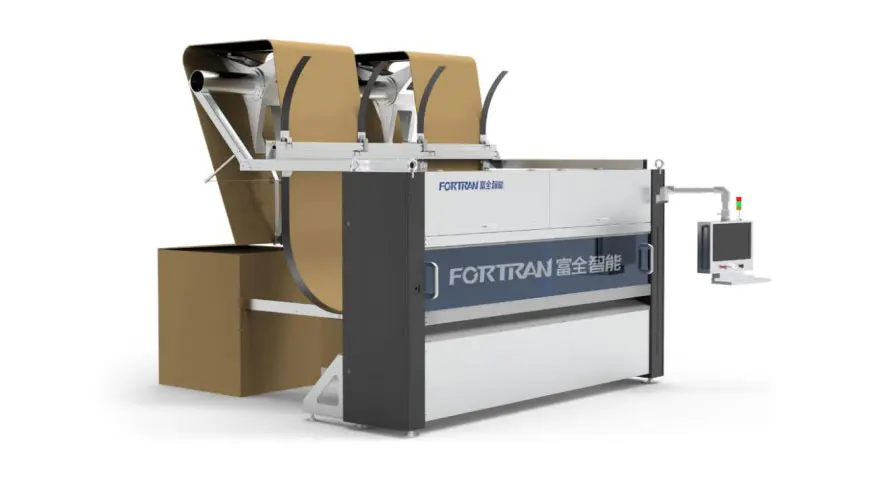

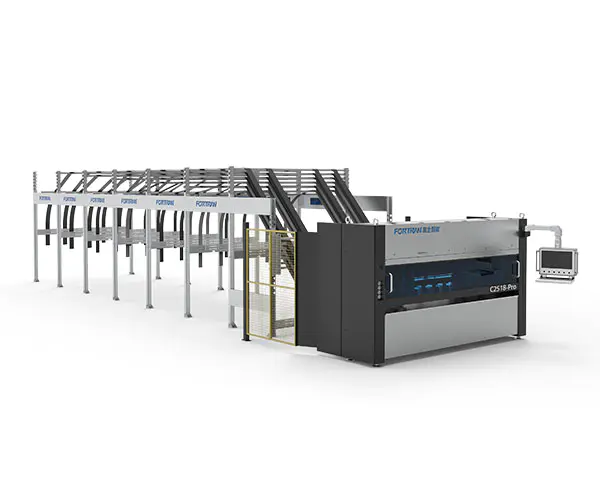

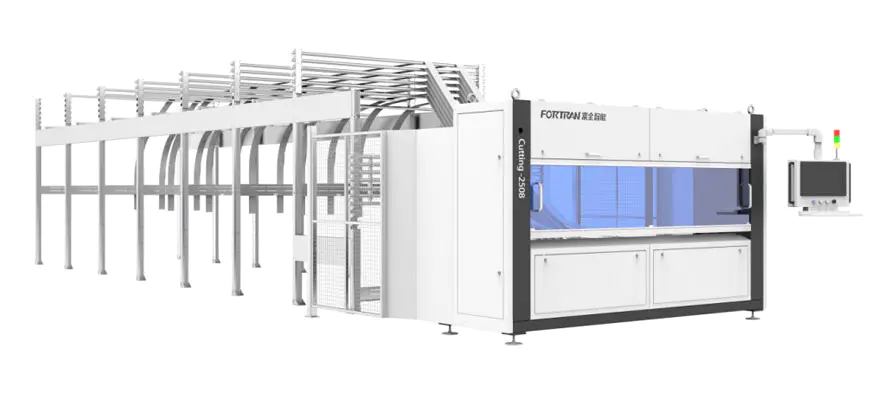

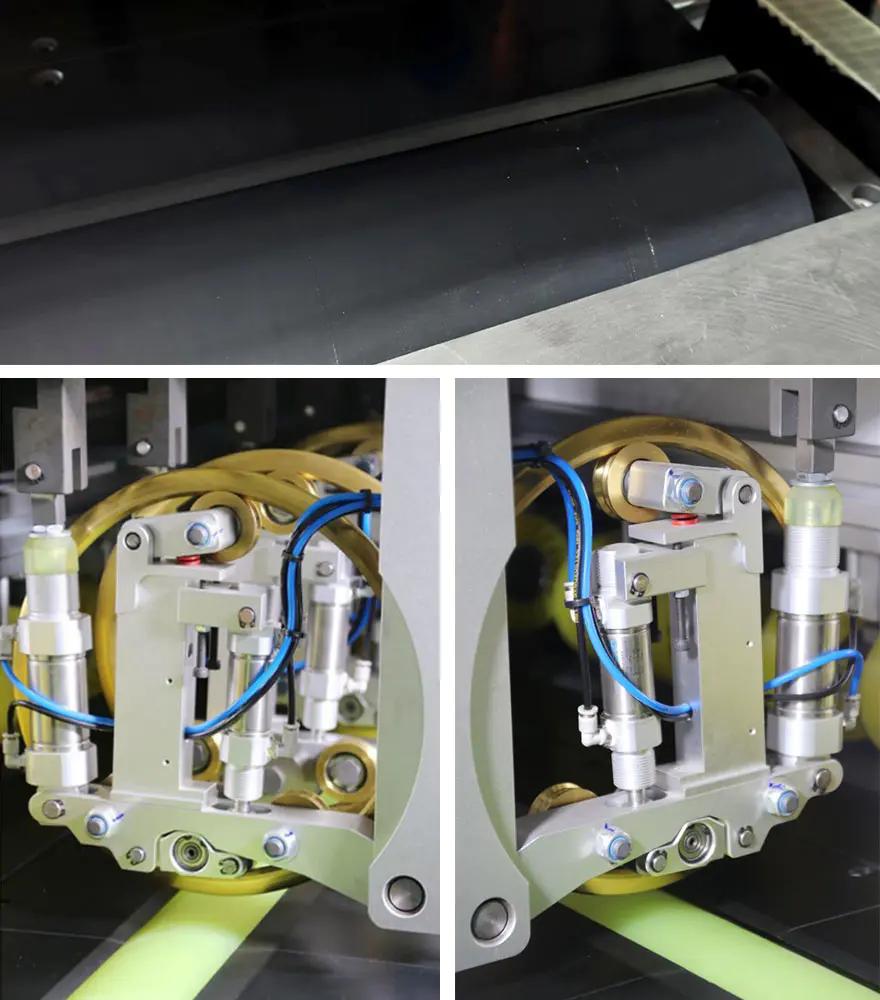

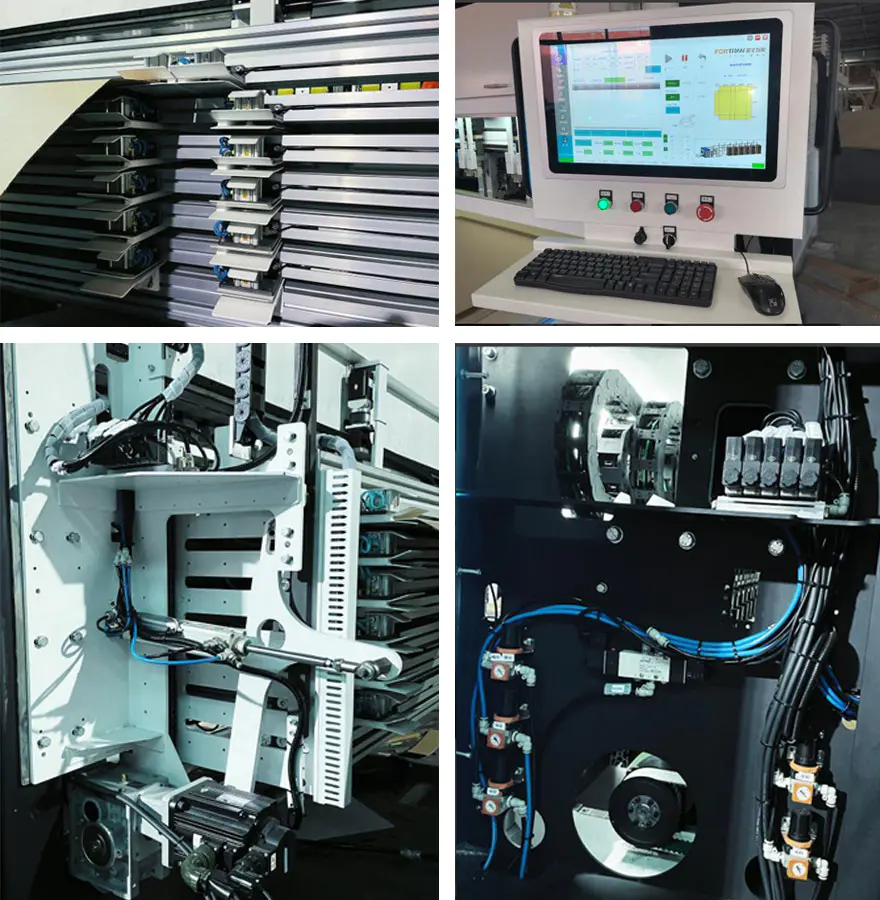

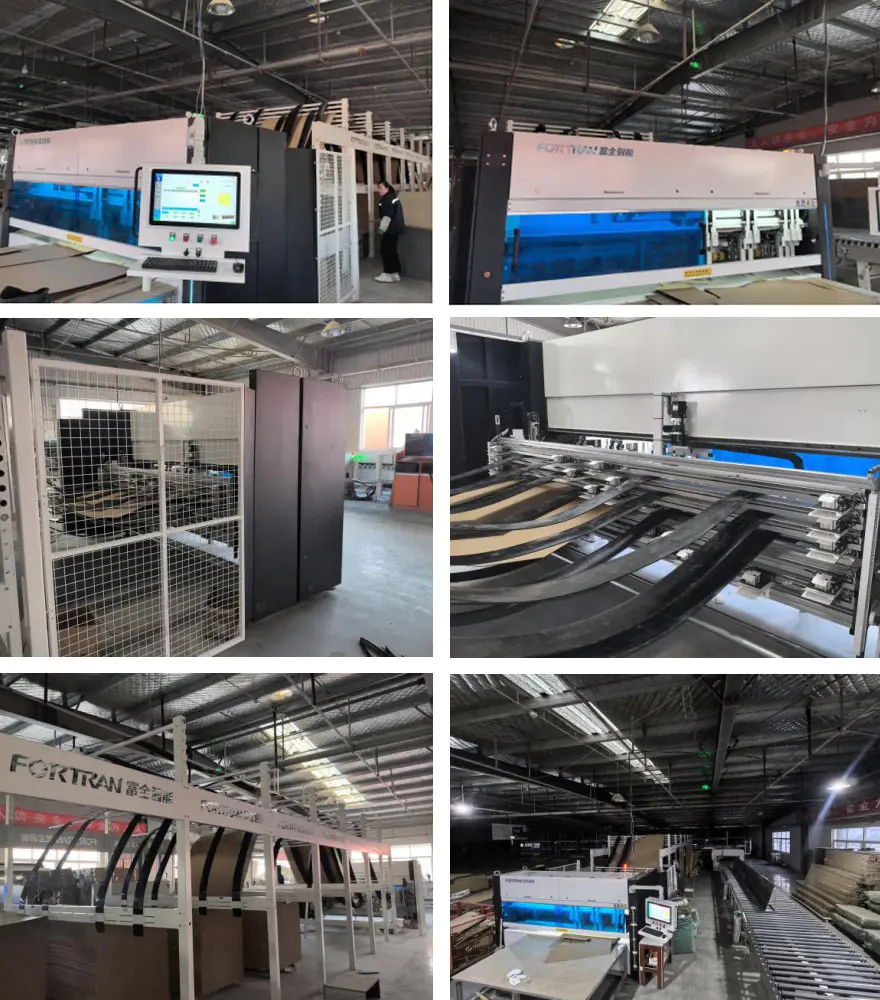

Obrázek stroje

Specifikace stroje

Rozměry D*Š*V(mm)	Základní specifikace	Napájení (kW)	Rychlost řezání (M/min)	Pracovní výška (mm)
14750*4040*3000	11 vertikálních+1 horizontálních nožů, full-servo ovládání, se 6 zásobníky	5.8	0-120	850

Parametry zpracování

Min. Délka řezu L (mm)	Max. Šířka řezu W (mm)	Tloušťka řezu pro vlnitý papír H (mm)	Přesnost podélných lopatek (mm)	Účinnost (PCS/min)
300	2550	2-7	±1,5	0-12

Obecný popis funkcí

Automatický vysokorychlostní řezací stroj se používá pro nepřetržité zpracování vlnitého papíru s pevnou délkou a jednotlivých listů k výrobě skládacích kartonů. Stroj provádí rýhování v obou příčné a podélné směry, přerušované řezání a zpracování řezání na vlnitém papíru. Řezání s pevnou délkou umožňuje hromadnou výrobu i zakázkovou výrobu výroba. Stroj lze použít jako samostatnou jednotku nebo jako počáteční část balicí linky.

Žádný.	Položka	Vlastnosti
1	Stojan na skladování papíru	Stojan na skladování papíru je vyroben z ocelových plechů omytých kyselinou a zpracován ohýbání. Vyznačuje se jednoduchou konstrukcí, spolehlivou konstrukcí a je ošetřen za studena galvanizace, výsledkem je atraktivní vzhled a vynikající odolnost proti korozi. Standardní konfigurace obsahuje 6 přihrádek na papír, které mohou být upravené podle různých potřeb zákazníků, nabízející vysokou flexibilitu a sílu přizpůsobivost.
2	Struktura rámu	Rám je vyroben přesným obráběním po svařování obdélníkové oceli trubky a ocelové plechy. Zajišťuje vysokou přesnost montáže a provozní přesnost, zaručuje dlouhou životnost a vynikající stabilitu zařízení.
3	Pohonný mechanismus	Podávací přítlačný válec je vyroben z PU materiálu, který má lesklý a atraktivní povrch s vysokým třením. To účinně zvyšuje spolehlivost přepravy lepenky. Mezitím se trakční buben dováží z Německa a je vysoce odolný.
4	Průřezová struktura	Výkon zajišťuje vysoce přesný servomotor kombinovaný s reduktorem a synchronním kolovým mechanismem, který dosahuje hig
5	Jednotka pro podélné řezání	Tento mechanismus se primárně skládá ze 7 sad držáků nožů. Konfigurace nože 7+1 umožňuje univerzální řezání krabic typu 410 a 411. Je navržen tak, aby vyhovoval požadavky na vysoce účinný provoz při zajištění životnosti;

6	Nastavitelné úložné zařízení	Oba konce základní desky CNC obráběním do zajistit rovnoběžné strany, použití vysoké pevnosti řetěz nahoru a dolů, aby byla zajištěna bezpečnost a spolehlivost nepřeskakuje zuby, aby se zlepšila přesnost a efektivitu provozu, používáme vysokou přesnost kuželová převodovka vybavená vysoce přesným servisní motor; Aby se zlepšila míra využití papíru jsme tuto instituci nastavili jako 6 papírových knihoven, které lze podle toho zvětšovat nebo zmenšovat různé potřeby zákazníků, pohodlné a rychlé a silná přizpůsobivost;
7	Kryt stroje	Primární funkcí je ozdobit stroj Je přidán vnější ochranný kryt stroje.Kryt je ošetřen plastem nástřikem, díky čemuž je estetický příjemné, jemné a odolné vůči laku Pozorovací okénko vpředu stroje je vyroben z akrylového plechu, který dodává mu atraktivní a elegantní vzhled, jako stejně jako vysoká houževnatost a odolnost vůči tříštivý.

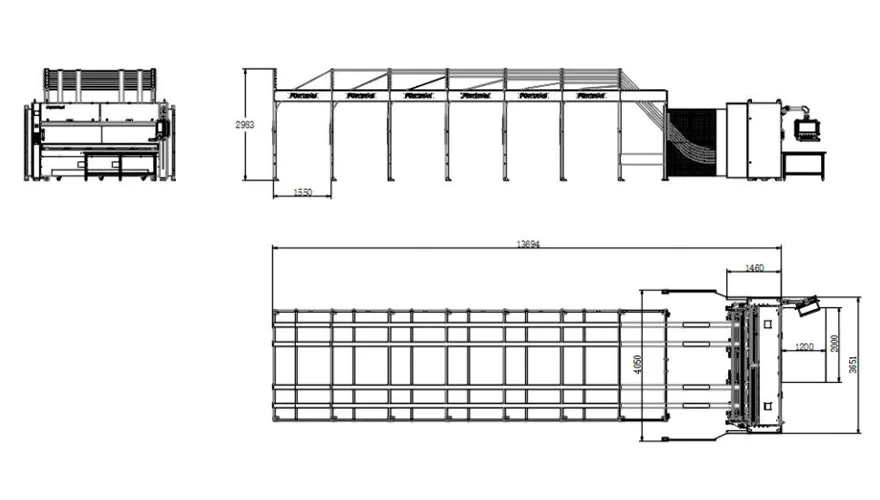

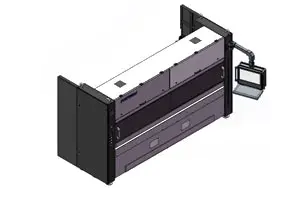

Výkresy se třemi pohledy

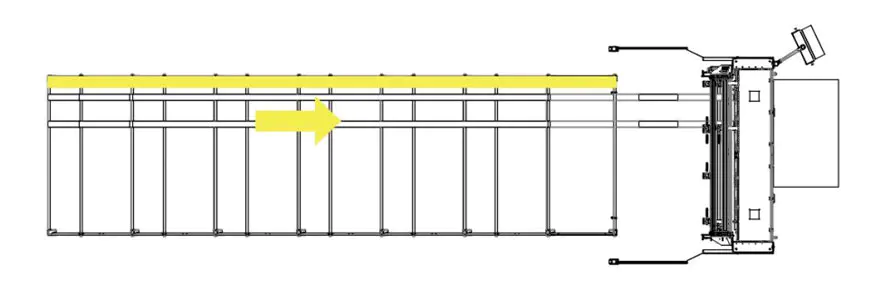

Schematický diagram režimu výrobního procesu

Požadavky na spotřební materiál

1. Požadavky na vlnitý papír na podávací stanici

A.Šířka nekonečného vlnitého papíru:400–2550 mm;
B.Celková šířka vlnitého papíru upnutého vedle sebe:Maximálně 2550 mm;
C. Výška stohování, včetně palety 120 mm: maximálně 1300 mm;
D.Šířka stohování,maximální:1300 mm;Délka vlnitého papíru v místě vykládky:Minimálně 300mm;
E.Podélná tolerance pro řezání s pevnou délkou:Maximálně 0,5%;Příčná tolerance pro řezání s pevnou délkou:Maximálně±2,0 mm;
F.Tloušťka vlnitého papíru:2-7 mm,±0,2 mm;Maximální kvalita suroviny až 2,30 BC (podle normy DIN 55468);
G.Kvalita kartonu odpovídá normě DIN 55468;
H.Jednoduchý vlnitý,maximální tloušťka přibližně 4 mm (kvalita:1,10–1,40);Dvojitý vlnitý,maximální tloušťka přibližně 7 mm.

2. Typy kartonů

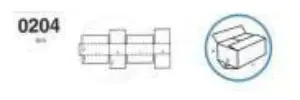

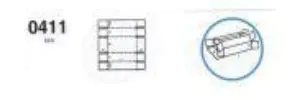

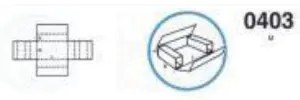

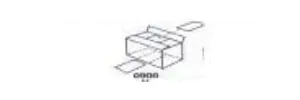

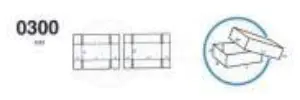

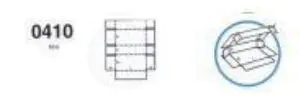

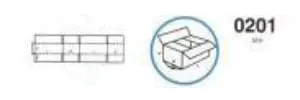

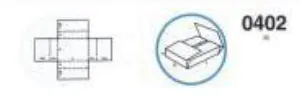

Sériové číslo	Jméno	Obraz	Směr podávání papíru	Minimální velikost
1	Obyčejná krabice		podélný	Délka: minimálně 400 mm Šířka: minimálně 36 mm Výška: minimálně 225 mm
2	Obyčejná krabice		podélný	Délka: minimálně 400 mm Šířka: minimálně 36 mm Výška: minimálně 225 mm
3	Obálka nebe a země		podélný	Délka: minimálně 400 mm Šířka: minimálně 225 mm Výška: minimálně 18 mm
4	Střední těsnění		podélný	Délka: minimálně 400 mm Šířka: minimálně 450 mm Výška: minimálně 18 mm
5	Střední těsnění		podélný	Délka: minimálně 400 mm Výška: minimálně 450 mm Výška: minimálně 18 mm
6	Celokřídlový box		podélný	Délka: minimálně 400 mm Výška: minimálně 225 mm Výška: minimálně 18 mm
7	Střední těsnění		podélný	Délka: minimálně 400 mm Výška: minimálně 450 mm Výška: minimálně 18 mm
8	Čtvercový karton		podélný	Délka: minimálně 400 mm Výška: minimálně 18 mm

Seznam konfigurace hlavních komponent

Žádný.	Položka	Specifikace	Q'ty	Poznamenáno
1	Podélná lopatková jednotka		7 SADA	Množství lze přizpůsobit podle požadavků
2	Horizontální lopatková jednotka		1 SADA
3	Montáž válečku		3 KS
5	Příčný synchronní pás		1 KS
6	Synchronní pás		2 KS
7	Trakční servomotor		2 SADA
8	Trakční reduktor		2 SADA
9	Seřízení Storage Servo Motor		1 SADA
10	Redukce úložiště úprav		1 SADA
11	Motor pro pohyb čepele		7 SADA	Množství lze přizpůsobit podle požadavků
12	Reduktor pohybu čepele		7 SADA
13	Pneumatické komponenty		1 SADA
14	Elektrická ovládací skříňka	——	——
15	Elektrické komponenty	Fotoelektrické senzory, Kabely, Reflektory, Elektrické komponenty	——
16	Ovladač	Ovladače, firmware, moduly	——

Seznam nositelných dílů a spotřebního materiálu

1. Seznam nositelných dílů

Žádný.	Položka	Specifikace	Doporučené Q'ty	číslo U8
1	Pouzdro podávacího hřídele	PCM260-02-020-260	6
2	Pouzdro tlačného hřídele	CZJ260-02-010-300	2
3	Bezešvý zelený tichý synchronní pás s ocelovým jádrem (Xiet)	75-AT10-6910	1
4	Solenoidový ventil	SY5120-5GZD-01	2
5	φ66xφ16x0,8 Kruhová zubní čepel	PCM260-03-010-010	2
6	Solenoidový ventil	4N330C08B	1
7	Posuvník	HGH15CA	2
8	Přesný tlakový redukční ventil	SDR20008JN	2
9	Bezešvý polyuretanový synchronní pás s ocelovým drátem - tichý typ	AT10x50xL1290	1
10	Relé	RXT-F01K D24	1
11	Pojistka	5*20mm 0,1A	5
12	Koncový spínač	XCK-N2145P20C	2
13	Bezdotykový spínač	IME12-06BPSZW2S	2
14	Bezešvý polyuretanový synchronní pás s ocelovým drátem - tichý typ	AT10x50xL920	1

Seznam spotřebního materiálu

1	Gumový válec pro řezání papíru B	PCM260-01-020-300	1
2	φ66xφ16x0,8 Kruhová zubní čepel	PCM260-03-010-010	2
3	Pouzdro podávacího hřídele	PCM260-02-020-260	2
4	Pouzdro tlačného hřídele	CZJ260-02-010-300	1
