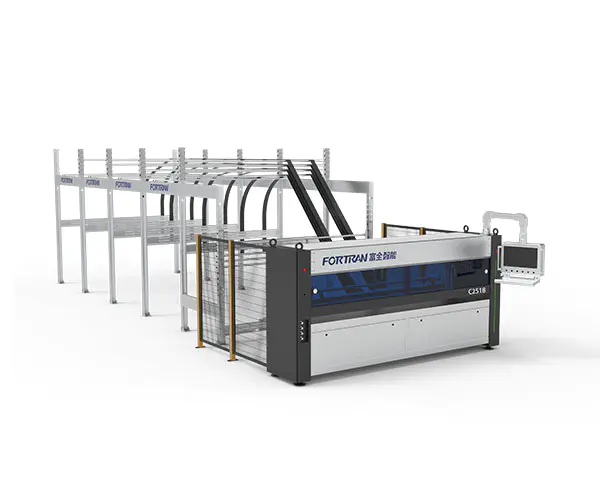

Automatický řezací stroj na papír

Specifikace stroje

Rozměry D*Š*V(mm)	Základní specifikace	Napájení (kW)	Rychlost řezání (M/min)	Pracovní výška (mm)
11650*4040*3000	7 vertikálních+1 horizontálních nožů, tříservo ovládání, se 4 zásobníky	6	0-120	900

Parametry zpracování

Min. Délka řezu L (mm)	Max. Šířka řezu W (mm)	Tloušťka řezu pro vlnitý papír H (mm)	Přesnost podélných lopatek (mm)	Účinnost (PCS/min)
300	2500	2,5-6,5	±1,5	0-12

Automatický řezací stroj se používá pro kontinuální zpracování vlnitého papíru pevné délky na výrobu skládaných kartonů. Stroj provádí rýhování v příčném i příčném směru. podélné směry, přerušované řezání a zpracování řezání na vlnitém papíře. Řezání na pevnou délku umožňuje hromadnou výrobu i zakázkovou výrobu. Stroj lze používá se jako samostatná jednotka nebo jako počáteční část balicí linky.

Žádný.	Položka	Vlastnosti	Model

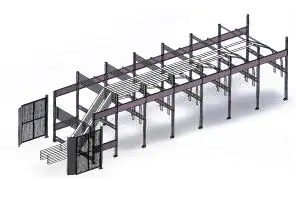

1	Stojan na skladování papíru	Stojan na skladování papíru je vyroben z ocelových plechů omytých kyselinou, které jsou ohnuty do tvaru. Vyznačuje se jednoduchou konstrukcí, spolehlivou montáží a za studena pozinkovanou povrchovou úpravou, která mu dodává atraktivní vzhled a vynikající odolnost proti korozi. Standardní konfigurace obsahuje čtyři přihrádky na papír.

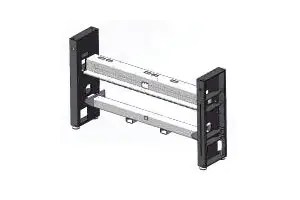

2	Struktura rámu	Rám je vyroben přesným obráběním po svaření obdélníkových ocelových trubek a ocelových plechů. Zajišťuje vysokou přesnost montáže a provozní přesnost, zaručuje dlouhou životnost a vynikající stabilitu zařízení.

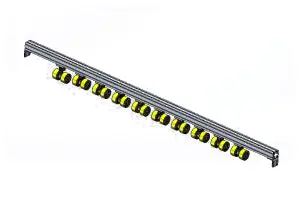

3	Pohonný mechanismus	Podávací přítlačný válec je vyroben z PU materiálu, který má lesklý a atraktivní povrch s vysokým třením. To účinně zvyšuje spolehlivost přepravy lepenky. Mezitím se trakční buben dováží z Německa a je vysoce odolný.

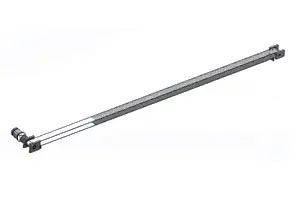

4	Průřezová struktura	Výkon zajišťuje vysoce přesný servomotor kombinovaný s reduktorem a synchronním kolečkovým mechanismem, který dosahuje vysoké rychlosti a přesného polohování a tím zajišťuje přesnost řezu kartonu;

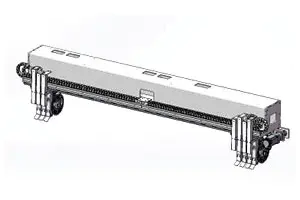

5	Jednotka pro podélné řezání	Tento mechanismus se skládá převážně ze sedmi sad držáků nožů. Servo příčného nožového pásu pohání polohování podélného nože, což může splnit požadavky na efektivní provoz a zároveň zajistit odolnost.
6	Nastavitelné úložné zařízení	Koncové hlavní rámy jsou opracovány CNC, aby byla zajištěna rovnoběžnost na obou stranách. Pro vertikální zvedání se používají vysoce pevné řetězy, aby byla zajištěna bezpečnost a spolehlivost a aby se zabránilo přeskakování řetězu. Pro zvýšení přesnosti a efektivity provozu používáme vysoce přesné kuželové převodovky vybavené vysoce přesnými servomotory. Pro zlepšení míry využití papíru je tento úložný mechanismus navržen se čtyřmi přihrádkami na papír.
7	Kryt stroje	Primární důraz je kladen na dekoraci samotného stroje. Ke stroji je přidán vnější ochranný kryt, který je ošetřen práškovým lakováním, aby byl zajištěn esteticky příjemný a odolný povrch, který se nedrolí ani neloupe. Pozorovací okénko v přední části stroje je vyrobeno z tmavě modrého akrylátového panelu, který je nejen vizuálně atraktivní a elegantní, ale také vysoce odolný a odolný proti rozbití. Navíc je instalována tichá, kluzná lišta z hliníkové slitiny, která má jakýkoli hluk.

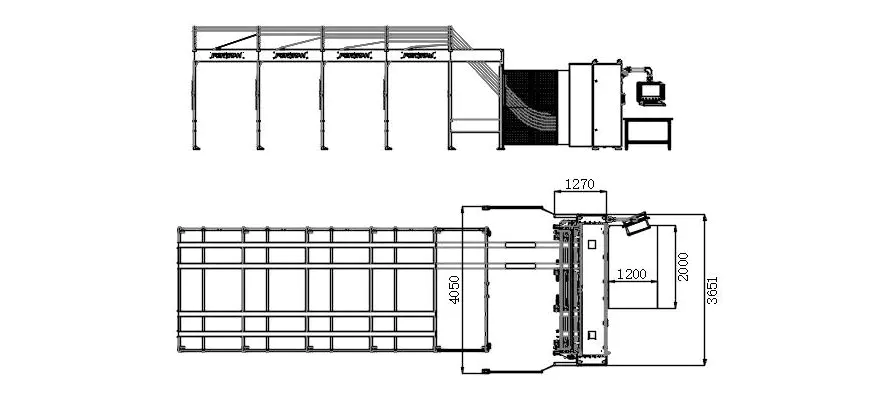

Výkresy se třemi pohledy

Požadavky na spotřební materiál

1. Požadavky na vlnitý papír na podávací stanici

A.Šířka nekonečného vlnitého papíru:400–2350 mm;
B.Celková šířka vlnitého papíru upnutého vedle sebe:Maximálně 2550 mm;
C. Výška stohování, včetně palety 120 mm: maximálně 1300 mm;
D.Šířka stohování,maximální:1300 mm;Délka vlnitého papíru v místě vykládky:Minimálně 300mm;
E.Podélná tolerance pro řezání s pevnou délkou:Maximálně 0,5%;Příčná tolerance pro řezání s pevnou délkou:Maximálně±2,0 mm;
F. Tloušťka vlnitého papíru:2,5–6 mm,±0,2 mm;Maximální kvalita suroviny až 2,30 BC (podle normy DIN 55468);
G.Kvalita kartonu odpovídá normě DIN 55468;
H.Jednoduchý vlnitý,maximální tloušťka přibližně 4 mm (kvalita:1,10–1,40);Dvojitý vlnitý,maximální tloušťka přibližně 6 mm.

2. Typy kartonů

Sériové číslo	Jméno	Obraz	Směr podávání papíru	Minimální velikost
1	Obyčejná krabice		podélný	Délka: minimálně 400 mm Šířka: minimálně 36 mm Výška: minimálně 225 mm
2	Obyčejná krabice		podélný	Délka: minimálně 400 mm Šířka: minimálně 36 mm Výška: minimálně 225 mm
3	Obálka nebe a země		podélný	Délka: minimálně 400 mm Šířka: minimálně 225 mm Výška: minimálně 18 mm
4	Střední těsnění		podélný	Délka: minimálně 400 mm Šířka: minimálně 450 mm Výška: minimálně 18 mm
5	Střední těsnění		podélný	Délka: minimálně 400 mm Výška: minimálně 450 mm Výška: minimálně 18 mm
6	Celokřídlový box		podélný	Délka: minimálně 400 mm Výška: minimálně 225 mm Výška: minimálně 18 mm
7	Střední těsnění		podélný	Délka: minimálně 400 mm Výška: minimálně 450 mm Výška: minimálně 18 mm
8	Čtvercový karton		podélný	Délka: minimálně 400 mm Výška: minimálně 18 mm
