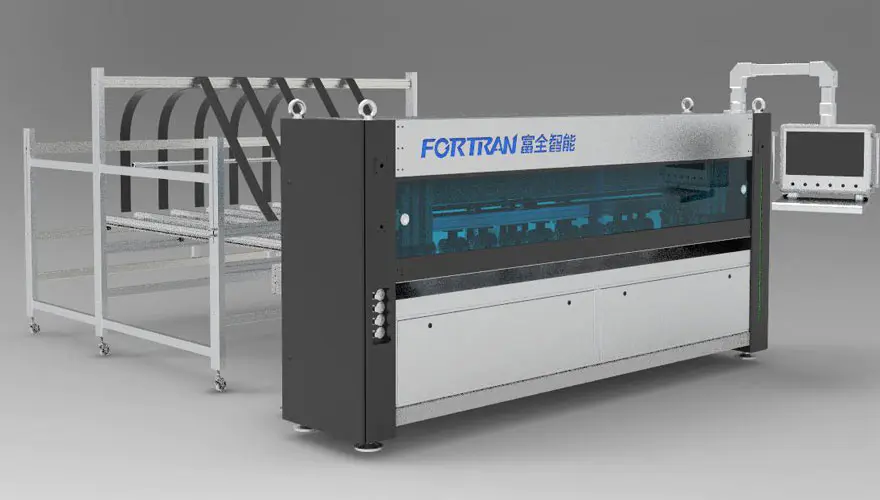

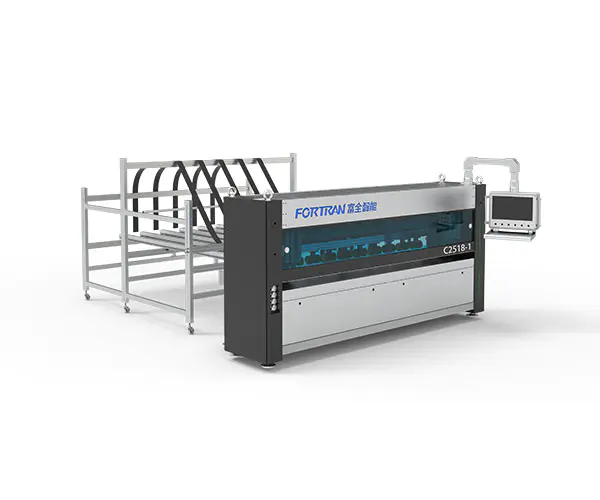

Plně automatický stroj na řezání papíru

Specifikace stroje

Rozměry D*Š*V(mm)	Základní specifikace	Napájení (kW)	Rychlost řezání (M/min)	Pracovní výška (mm)
6700*3650*3000	7 vertikálních + 1 horizontálních nožů s režimy podávání jednotlivých listů a podávání nekonečných listů	5.25	0-120	850

Parametry zpracování

Min. Délka řezu L (mm)	Max. Šířka řezu W (mm)	Tloušťka řezu pro vlnitý papír H (mm)	Přesnost podélných lopatek (mm)	Účinnost (PCS/min)
300	2500	2,5-6,5	±1,5	0-12

Plně automatický řezací stroj papíru se používá pro nepřetržité zpracování vlnitého papíru s pevnou délkou a jednotlivých listů k výrobě skládacích kartonů. Stroj provádí rýhování v obou příčné a podélné směry, přerušované řezání a zpracování řezání na vlnitém papíru. Řezání s pevnou délkou umožňuje hromadnou výrobu i zakázkovou výrobu výroba. Stroj lze použít jako samostatnou jednotku nebo jako počáteční část balicí linky.

Žádný.	Položka	Vlastnosti	Model

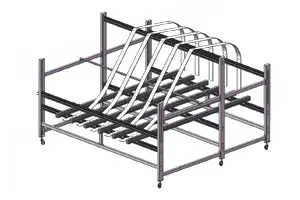

1	Stojan na skladování papíru	Stojan na skladování papíru je vyroben z mořicího plechu ohýbáním, vyznačuje se jednoduchou konstrukcí, spolehlivou konstrukcí. Je lakovaná, aby zajistila atraktivní vzhled a vynikající odolnost proti korozi. Standardní konfigurace zahrnuje kontinuální regál na lepenkový materiál a jednovrstvý lepenkový podávací pás.
2	Struktura rámu	Rám je vyroben přesným obráběním po svaření obdélníkových ocelových trubek a ocelových plechů. Zajišťuje vysokou přesnost montáže a provozní přesnost, zaručuje dlouhou životnost a vynikající stabilitu zařízení.

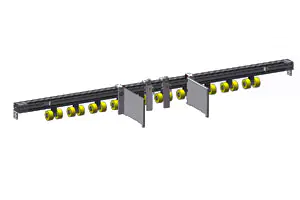

3	Pohonný mechanismus	Podávací přítlačné kolo je vyrobeno z PU materiálu, s jasným a krásným povrchem a třením, které může účinně zlepšit spolehlivost dopravy lepenky. Mezitím se trakční buben dováží z Německa, je odolný a má dlouhou životnost; lze jej ručně nastavit a upevnit na stranu.
4	Průřezová struktura	Výkon zajišťuje vysoce přesný servomotor kombinovaný s reduktorem a synchronním kolečkovým mechanismem, který dosahuje vysoké rychlosti a přesného polohování a tím zajišťuje přesnost řezu kartonu;
5	Jednotka pro podélné řezání	Tento mechanismus se skládá převážně ze sedmi sad držáků nožů. Servo příčného nožového pásu pohání polohování podélného nože, což může splnit požadavky na efektivní provoz a zároveň zajistit odolnost.

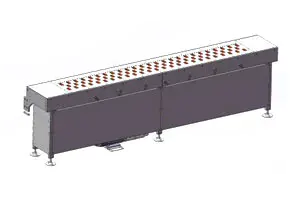

6	Nastavitelné úložné zařízení	Válce jsou řízeny servomotorem a omezovačem rychlosti. Pro zlepšení provozní přesnosti a efektivity používáme vysoce přesný redukční převod s kuželovým převodem vybavený vysoce přesným servomotorem. Vakuová sací struktura je přizpůsobena k adsorbci lepenky, což umožňuje lepší přepravu jednovrstvé lepenky.
7	Kryt stroje	Primární důraz je kladen na dekoraci samotného stroje. Ke stroji je přidán vnější ochranný kryt, který je ošetřen práškovým lakováním, aby byl zajištěn esteticky příjemný a odolný povrch, který se nedrolí ani neloupe. Pozorovací okénko v přední části stroje je vyrobeno z tmavě modrého akrylátového panelu, který je nejen vizuálně atraktivní a elegantní, ale také vysoce odolný a odolný proti rozbití. Kromě toho je instalována kluzná lišta z hliníkové slitiny, která má lesklý povrch a funguje tiše bez jakéhokoli hluku.

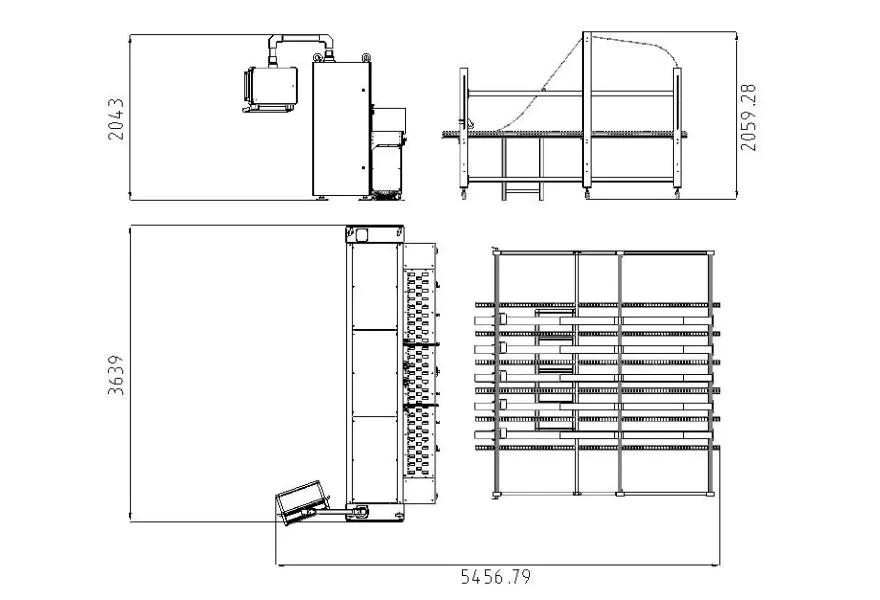

Výkresy se třemi pohledy

Požadavky na spotřební materiál

1. Požadavky na vlnitý papír na podávací stanici

A.Šířka nekonečného vlnitého papíru:400–2350 mm;
B. Výška stohování, včetně palety 120 mm: maximálně 1300 mm;
C.Šířka stohování,maximální:1300 mm;Délka vlnitého papíru v místě vykládky:Minimálně 300mm;
D.Podélná tolerance pro řezání s pevnou délkou:Maximálně 0,5%;Příčná tolerance pro řezání s pevnou délkou:Maximálně±2,0 mm;
E. Tloušťka vlnitého papíru:2,5–6 mm,±0,2 mm;Maximální kvalita suroviny až 2,30 BC (podle normy DIN 55468);
F.Kvalita kartonu odpovídá normě DIN 55468;

G.Jednoduchý vlnitý,maximální tloušťka přibližně 4 mm (kvalita:1,10–1,40);Dvojitý vlnitý,maximální tloušťka přibližně 6 mm.

2. Typy kartonů

Sériové číslo	Jméno	Obraz	Směr podávání papíru	Minimální velikost
1	Obyčejná krabice		podélný	Délka: minimálně 400 mm Šířka: minimálně 36 mm Výška: minimálně 225 mm
2	Obyčejná krabice		podélný	Délka: minimálně 400 mm Šířka: minimálně 36 mm Výška: minimálně 225 mm
3	Obálka nebe a země		podélný	Délka: minimálně 400 mm Šířka: minimálně 225 mm Výška: minimálně 18 mm
4	Střední těsnění		podélný	Délka: minimálně 400 mm Šířka: minimálně 450 mm Výška: minimálně 18 mm
5	Střední těsnění		podélný	Délka: minimálně 400 mm Výška: minimálně 450 mm Výška: minimálně 18 mm
6	Celokřídlový box		podélný	Délka: minimálně 400 mm Výška: minimálně 225 mm Výška: minimálně 18 mm
7	Střední těsnění		podélný	Délka: minimálně 400 mm Výška: minimálně 450 mm Výška: minimálně 18 mm
8	Čtvercový karton		podélný	Délka: minimálně 400 mm Výška: minimálně 18 mm
