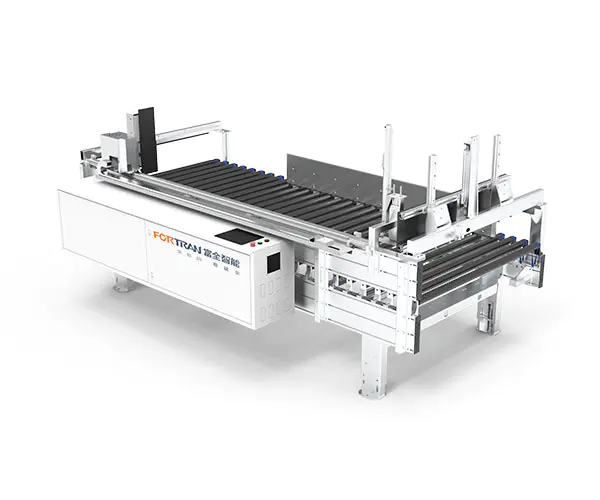

Integrovaná inteligentní měřicí stanice

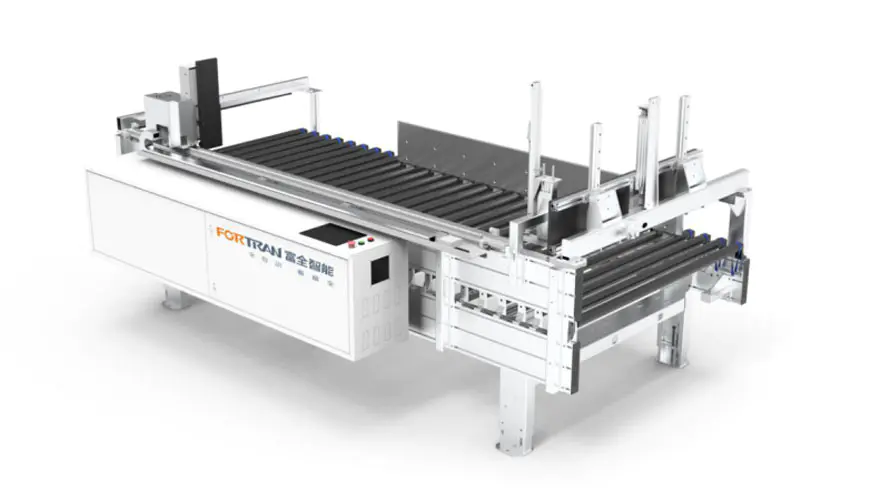

Celkový obraz stroje

Parametry zařízení

Celkové rozměry D*Š*V (mm)	Zařízení Zvažte (kg)	Měření nosnosti（kg/㎡）	Celkový výkon (kW)	Přesnost měření (mm)	Výška pracovního stolu (mm)
3500*1960*1800	800	50	2.25	±0,5	800±50

Parametry měření

Rozsah zpracování délky desky L（mm）	Rozsah zpracování šířky desky W（mm）	Rozsah zpracování tloušťky desky H（mm）	Účinnost měření (čas/min)	Rychlost dopravy (m/min)
350-2800	200-1200	18-250	4-6	0-35 （frekvenční převod nastavitelný)

1. Patky jsou řezány a vrtány laserem, což zajišťuje přesné polohy otvorů. Jsou ohýbány CNC ohýbačkou pro přesné úhly.
2. Nohy jsou vyrobeny z mořených ocelových plechů válcovaných za studena s rovnými povrchy. Po otryskání a pískování jsou opatřeny nástřikem pro vysokou odolnost proti korozi.
3. Nohy mají pohyblivé nastavitelné nožní misky, které nabízejí silnou přizpůsobivost rovinnosti země.
4. Žárově pozinkované válečky jsou pokryty hadicemi dováženými z Itálie, které účinně zabraňují poškrábání povrchu obrobků v důsledku tření a zajišťují neporušené povrchy obrobků.
5.Elastický řemenový pohon produkuje během provozu nízkou hlučnost. Elastický pás má vysokou houževnatost a dlouhou životnost.
6.Dorazy i opěrné desky jsou vyrobeny z kompaktního laminátu a nosné desky jsou vyrobeny z hladkých PE desek, což má za následek nízký třecí odpor.
7. Integrovaný design měření délky a šířky snižuje podlahovou plochu.
8.Automatické řízení umožňuje měření s vysokou přesností, vysokou účinností a nízkou poruchovostí.

9. Vodicí lišta mechanického polohovacího zařízení využívá vodicí lištu Hiwin, která se vyznačuje vysokou přesností, nízkými vibracemi a dlouhou životností. Převodovka využívá ozubené kolo a hřeben pro vysokou rychlost a vysokou přesnost. Polohování využívá servomotor, který zajišťuje přesnost, účinnost, rychlost, vysoký točivý moment a malé rozměry.

Integrovaná inteligentní měřicí stanice se používá hlavně k měření stohovací délky, šířky a tloušťky každého balíku desek před zabalením. Měří nejprve délku, pak šířku a nakonec výšku, s vysokou rychlostí, malou podlahovou plochou a vysokou účinností. Přijímá široký a silný hliníkový profilový rám, který je elegantní a má vynikající stabilitu.

Sériové číslo	Jméno	Funkce	Modul

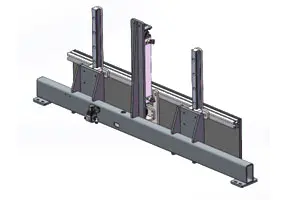

1	Sestava pohyblivého nosníku pro měření délky	Vysoce přesný servomotor přenáší výkon přes planetový reduktor, který poskytuje vysoký točivý moment, nízkou hlučnost a stabilní výkon. Síla je přenášena přes synchronní hřídel a ozubená kola pro realizaci rychlého pohybu celého mechanismu, čímž se zvyšuje účinnost.

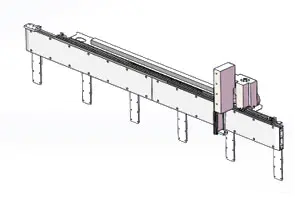

2	Sestava pevné desky pro měření délky	Tento konec slouží jako referenční deska měření. Ozvučnice je poháněna vzduchovým válcem pro vertikální zdvih a dosahuje rychlého a stabilního lineárního pohybu pomocí přesných vodících lišt Hiwin.

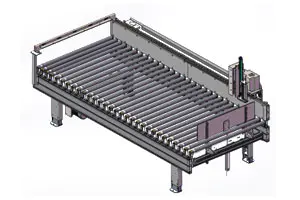

3	Rám měřicího válečkového dopravníku	Válce využívají italské dovážené pogumované válečky s hladkými a lesklými povrchy a vysokým třením, které zajišťují absolutně stabilní dopravu balíků a výrazně snižují možnost kluzného tření. Jsou podrobeny tryskání a stříkání, aby byl zajištěn celkový vzhled a tuhost rámu.

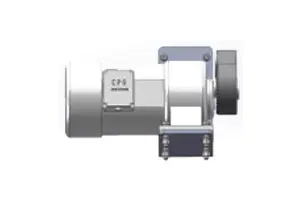

4	Sestava válečkového motoru	Pro dlouhou životnost používá dovážené převodové motory. Výkon je stabilně přenášen na válce prostřednictvím synchronních kladek a synchronních řemenů.

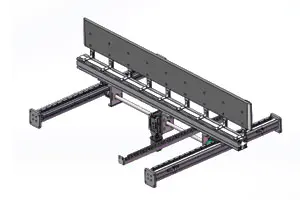

5	Sekce měření šířky Mechanismus měření výkonu	Horizontální napájecí systém využívá vysoce přesný servomotor kombinovaný s přesným reduktorem pro zajištění stability převodového systému.

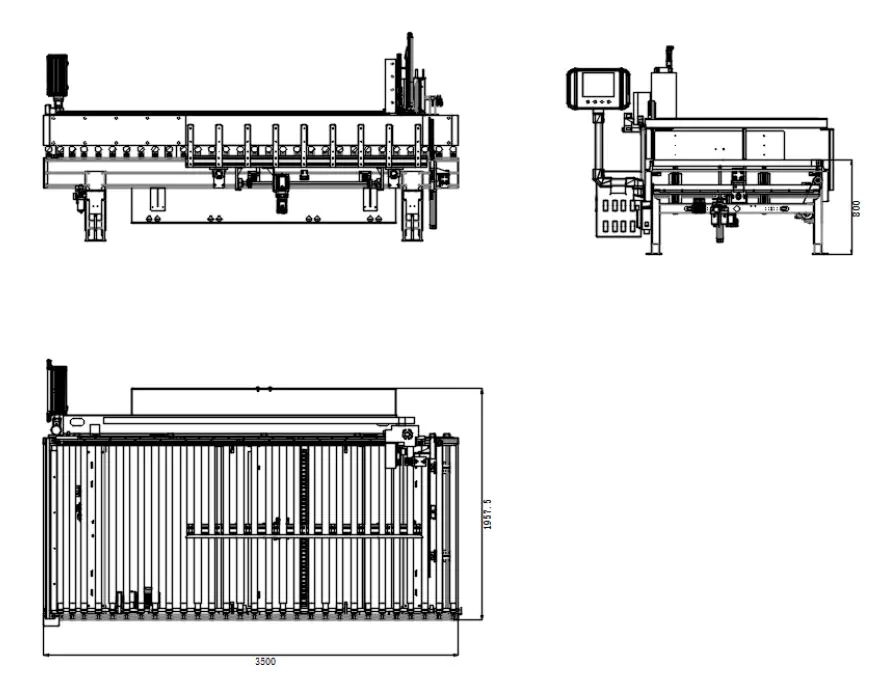

Výkresy se třemi pohledy
