Linka zpětného vedení pásu olepovačky hran: Automatizovaný „oběhový rozbočovač“ pro procesy olepování hran panelového nábytku

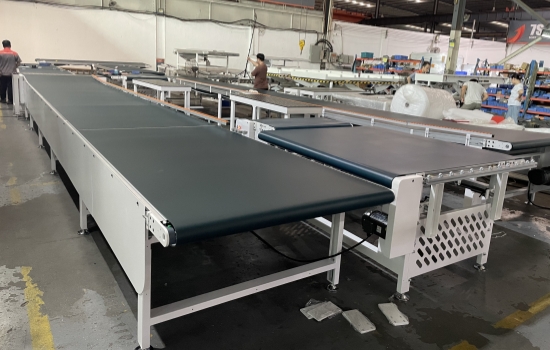

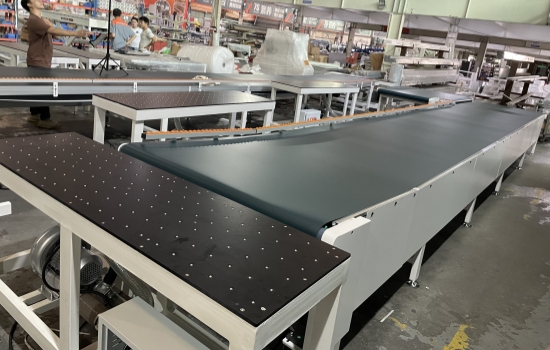

Zpětné vedení pásu olepovačky hranje automatizované dopravní zařízení speciálně navržené pro práci s olepovačkami hran. Používá pás jako hlavní dopravní médium a využívá strukturu „kruhového návratu“, která umožňuje automatickou změnu směru, dopravu,

a sekundární zatížení panelů po olepování hran.

Toto zařízení zcela nahrazuje tradiční metodu ruční manipulace s panelem a slouží jako klíčová součást pro propojení procesů olepování hran a zlepšení efektivity výroby. Je široce používán ve scénářích zpracování ve velkém měřítku, jako je přizpůsobení celého domu a výroba nábytku.

Základní funkce: Řešení „efektivity a práce“ bolestivých bodů v procesech olepování hran

1. Automatizovaná kruhová doprava:

 Poté, co olepovačka hran dokončí olepování jedné hrany panelu, může zpětná linka pásu dopravit panel přímo k mechanismu změny směru bez ruční manipulace.

 Panel je poté automaticky vrácen na podávací konec stroje na olepování hran, čímž se vytvoří operace s uzavřenou smyčkou "olepování hran → návrat → olepování hran".

 Jeden pracovník může obsluhovat jeden stroj na olepování hran pro dokončení olepování více hran, což snižuje náklady na pracovní sílu o více než 60 %.

2. Stabilní ochrana panelu:

  Jako dopravní médium se používají pásy odolné proti opotřebení a protiskluzové (např. PU materiál). V kombinaci s přítlačnými válečky a vodicími přepážkami jsou panely rovnoměrně namáhány a při dopravě se pohybují stabilně.

  To zabraňuje kolizím hran a povrchovým škrábancům způsobeným ruční manipulací, takže je zvláště vhodný pro křehké povrchy, jako jsou dveřní panely PET a panely z fólie na dotyk.

3. Flexibilní přizpůsobení potřebám výroby:

  Podporuje nastavení rychlosti od 0 do 1000 mm/min, které lze přesně přizpůsobit rytmu zpracování olepovačky hran.

  Díky modulární konstrukci se dokáže přizpůsobit panelům o tloušťce 3-50 mm a maximální velikosti 2,4 m × 1,2 m.

  Navíc jej lze přizpůsobit do tvaru "U", "L" a dalších uspořádání, aby se vešly do různých dílenských prostor.

4. Připojení k automatizovaným výrobním linkám:

  Lze jej propojit s více stroji na olepování hran, CNC obráběcími centry nebo automatickými nakládacími stroji a vytvořit tak plně automatizovanou výrobní linku zahrnující „řezání panelů → olepování hran → vrtání“.

  Některé špičkové modely podporují připojení k systémům MES, což umožňuje sledování rychlosti dopravy a množství panelů v reálném čase pro snadnější řízení výroby.

Aplikační scénáře: Zaměření na základní potřeby „multi-Edge Banding“

Použití vratné linky pásu je vysoce koncentrované ve scénářích zpracování vyžadujících olepování více hran, což z ní činí „nezbytné vybavení“ pro výrobu nábytku:

1. Olepování více hran s jedním strojem na olepování hran:

  Při použití s ​​plně automatickým olepovacím strojem k dokončení 2-4 procesů olepování hran panelů (např. olepování čtyř hran pro boční panely skříněk),

  panel je vrácen vratným vedením pásu po prvním olepování hran. Zaměstnanci potřebují pouze upravit směr panelu, aby zahájili druhé olepování hran, bez nutnosti ruční manipulace v průběhu celého procesu.

2. Automatizovaná výroba s propojením více zařízení:

  Ve špičkových továrnách spojuje dva stroje na olepování hran a vytváří „linku se dvěma stroji“ – jeden stroj je zodpovědný za olepování hran na dlouhých stranách panelů,

  a druhý pro krátké strany. Vratná linka pásu provádí mezipřenos, který umožňuje bezobslužné zpracování „jednorázového naložení, čtyřhranné olepování“.

3. Efektivní přeprava velkoformátových panelů:

  U velkorozměrových panelů, jako jsou dveřní panely šatních skříní a panely televizních skříněk, zabraňuje koordinovaný transport více pásů prohýbání a deformaci panelů.

  V kombinaci se svahovými dopravními sekcemi a pomocnými válečky zajišťuje stabilní návrat velkých panelů bez poškození.
