Pro automatický stroj na zavírání krabic

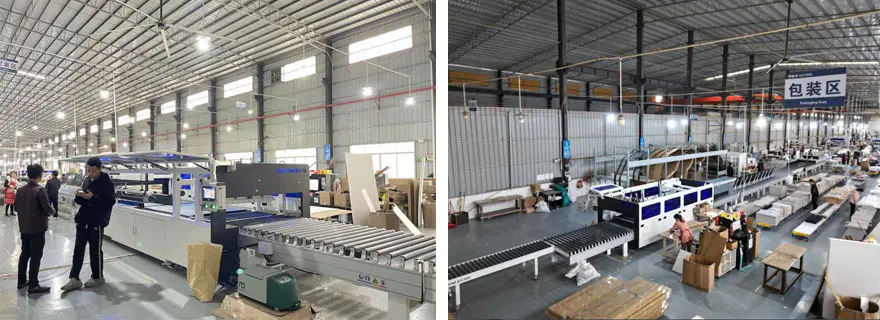

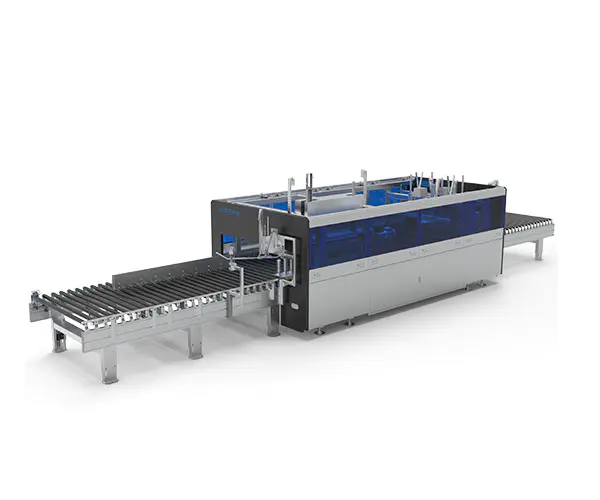

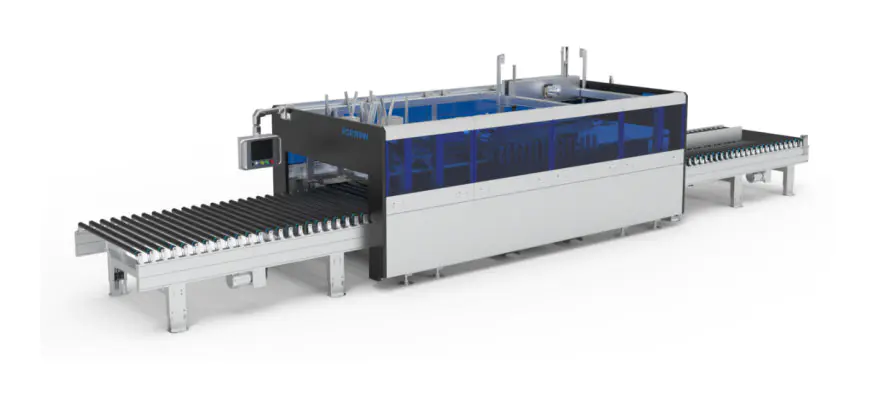

Obrázek stroje

Specifikace stroje

Rozměry D*Š*V(mm)	Vlastní hmotnost stroje (kg)	Napájení (kW)	Přeprava nákladu (kg)	Pracovní výška (mm)
10200*2200*2260	Asi 3200 kg	9	50	800±50

Parametry zpracování

Délka zpracování kartonu (mm)	Šířka zpracování kartonu（mm）	Výška zpracování kartonu (mm)	Účinnost těsnění (cykly/min)	Tloušťka vlnitého papíru (mm)
300-2900	200-1200	(Tloušťka dřevěného panelu 18) 20-280	4-8	2,5-6

1. Základní komponenty: Eva rychleschnoucí stroj na tavné lepidlo; servomotor; planetový reduktor; laserový dálkoměr; synchronní pás; ložisko polštářového bloku; motor s proměnnou frekvencí; šnekový převod;
2.Dopravní válečky používají dovážené pryžové rukávy z PVC, které jsou flexibilní a odolné;
3. Lineární mechanismus těsnění pouzdra je veden přesnými lineárními vodítky, které zajišťují vysokou spolehlivost a životnost;
4. Výkon pro svorky a lepicí pistole zajišťují vysoce přesné servomotory, které se snadno ovládají a zvyšují přesnost zařízení;
5. Stroj lze použít jako samostatnou jednotku nebo integrovat s vlastní domácí balicí linkou, která nabízí všestranné a flexibilní možnosti použití.

1. Použití
A.This Pro Automatic Box Cloning Machine se používá k utěsnění špičkových krabic na balení nábytku.
B. Toto zařízení se používá pro uzavírání kartonů modelů M/A-0410 a M/A-0419.
C. Spodní část kartonu se nejprve přilepí, poté se položky určené k zabalení a vycpávkové materiály vloží dovnitř a poté se strojně zataví.

2. Obecný pracovní princip

Celé zařízení je rozděleno do pěti sekcí: sekce měřicího stroje, sekce plnícího nárazníkového stroje, sekce utěsňovače tunelů, sekce přechodového stroje a sekce tlačného tmelu.

A. Během provozu vstupují balené kartony s položkami naplněnými uvnitř ze sekce měřicího stroje podél referenční hrany. Snímač šířky na vstupu zhruba měří šířku kartonu. Když karton dosáhne konce sekce měřicího stroje, zastaví se přepážkou. Aktivní upínací zařízení pak přesně změří šířku kartonu a vysokotlaké deskové zařízení přesně změří výšku kartonu. Poté se karton přesune ze sekce měřicího stroje přes sekci plnícího nárazníkového stroje ke vstupu do sekce utěsňovače tunelu.

B. Když karton vstoupí do sekce těsnění tunelu, lepicí pistole na vstupu nanese tavné lepidlo po celé délce kartonu. Poté prochází těsnicím kanálem, který se skládá ze sestavy skládací tyče, přítlačného mechanismu, mechanismu bočního pásu a mechanismu pásu protizávaží – dokončuje těsnění dlouhé strany.

C. Karton se zapečetěnou dlouhou stranou se přesune do sekce přechodového stroje a je zastaven předním přepážkovým zařízením u vstupu do sekce tlačného svařovacího zařízení. První krátká strana je poté přilepena a utěsněna stříkacím zařízením, zařízením přední přítlačné desky a zařízením přední těsnicí desky. Po utěsnění první krátké strany karton vstoupí do sekce tlačného uzavíracího zařízení a pohybuje se dozadu, kde je zastaven zadním přepážkovým zařízením. Druhá krátká strana je poté přilepena a utěsněna stříkacím zařízením, zařízením zadní přítlačné desky a zařízením zadní těsnicí desky. V tomto okamžiku je celý proces uzavírání kartonu dokončen a karton se odvaluje ze sekce tlačného uzavíracího zařízení.

D. Tato metoda uzavírání kartonů, která rozpoznává šířku krabice, může účinně utěsnit kartony různých velikostí během procesu podávání bez nutnosti zadávat rozměry krabic.

E. Pro dávkové uzavírání kartonů se stejnými rozměry lze zařízení přepnout do dávkového režimu. Po změření šířky prvního kartonu a aplikování této hodnoty na celou sérii, sekce tunelového těsnění upraví velikost kanálku a zachová ji nezměněnou, čímž se zlepší účinnost těsnění. Maximální rychlost může dosáhnout až 8 balíčků za minutu.

Funkční struktura

Žádný.	Položka	Funkce
1	Podavač přední sekce	Dosáhněte funkce podávání balíků, rychle, přesně a efektivně doručujte balíky na určená místa. Hlavní nosník je vyroben z uhlíkové oceli a potažen plastem. Aby bylo zajištěno, že balíky jsou přesně vyrovnány, používá se pevný vodicí a vyrovnávací mechanismus k vedení balíků do polohy
2	Zařízení na měření výšky	Hliníkové lisovací bloky se používají k měření výšky balíků pomocí elektronických snímačů váhy a pneumatických válců a data jsou poté přenášena zpět
3	Pokrýt	Celková konstrukce je primárně vyrobena z ohýbaných uhlíkových ocelových plátů potažených plastem, čímž zvyšuje estetickou přitažlivost zařízení a zároveň poskytuje určitý stupeň ochrany. Je dále vylepšena specializovanými hliníkovými profily a královsky modrými akrylátovými panely.
4	Nosič	Rám stroje je vyroben svařováním pravoúhlých trubek a ocelových plechů s následným přesným obráběním. To zajišťuje vysokou přesnost montáže a provozní přesnost, zaručuje dlouhou životnost a dobrou stabilitu zařízení
5	Zařízení žlázy	Účinně přidržuje horní kryt kartonu a připravuje se na následný proces uzavření.
6	Přední a Zadní přepážky	Dosahuje umístění balíku. Lineární ložiska ve spojení s chromovanými hřídelemi zajišťují lineární vedení. Vícestupňové pneumatické válce jsou ovládány samostatně a v kombinaci se systémem lepení dosahují dvoustupňového nastavení výšky. Tím je zajištěna jak kvalita procesu lepení, tak efektivní držení obalu ve specifické poloze pro přesné umístění.
7	Zařízení pro měření šířky	Horizontální napájecí systém využívá vysoce přesné motory ve spojení s reduktory pro zajištění stability převodového systému. Primárně zodpovídá za sklopení horních chlopní kartonu, aby se dokončila operace uzavření. Mechanismus využívá lineární vedení k přímému lineárnímu pohybu, přičemž výkon je zajišťován pneumatickými válci a ventily pro regulaci několika otáček, které regulují vzduchový okruh pro dosažení rychlého a stabilního provozu.
8	Dvouválcové mechanické části tlačné desky	Primárně zodpovídá za sklopení horních chlopní kartonu, aby se dokončila operace uzavření. Mechanismus využívá lineární vedení k přímému lineárnímu pohybu, poháněná pneumatickými válci a regulovaná více ventily pro regulaci rychlosti ve vzduchovém okruhu, aby bylo dosaženo rychlého a stabilního provozu.
9	Mechanismus žlázy	Zodpovídá především za zajištění horního krytu kartonu, aby se balík nepohnul. Mechanismus využívá lineární vedení k přímému lineárnímu pohybu a excentrická konstrukce pneumatického válce poskytuje lepší stabilizaci balíku.
10	Nástřik lepidla s krátkým okrajem systém	Vodicí lišta je zodpovědná za lineární vedení celého mechanismu tam a zpět. Vysoce přesný servomotor poskytuje stabilní zdroj energie a použití známé domácí značky planetového reduktoru dále zajišťuje spolehlivý dlouhodobý výkon. Lineární vedení je instalováno v obrácené poloze, aby se zabránilo jeho postříkání lepidlem, což zajišťuje čisté a stabilní vedení.
11	Zadní vyhazovací stroj	K dosažení funkce vybíjení balíku se používá dvoustupňový napájecí systém pro rychlé, přesné a efektivní doručení balíku. Hlavní nosník je vyroben z uhlíkové oceli a potažen plastem.
12	Systém lepicích strojů	Rychleschnoucí stroj na tavné lepidlo Eva může dosáhnout kontinuálního i přerušovaného nástřiku lepidla. Je plně funkční, snadno se nastavuje a pohodlně se ovládá.
13	Přítlačný mechanismus dolů	Servomotor pohání reduktor tak, aby otáčel elevátorem, čímž se dosahuje přesné vertikální polohy. Pneumatické válce se používají ke snížení hmotnosti a zhutnění balíku, což zajišťuje stabilní a plynulý pohyb vpřed.
14	Boční tlaková skupina	Pneumatické válce a lineární vedení se pohybují dovnitř a ven, aby polohovaly a lisovaly lepenku. Teflonový materiál zabraňuje lepení lepidla a zajišťuje lepší stlačení kartonu.
15	Sestava boční podpěry	Servomotor pohání reduktor, aby otáčel ozubenými koly, s lineárními vedeními zajišťujícími převod, čímž se dosahuje přesného bočního polohování. Boční vyrovnávací část používá teflonové válečky k zajištění konzistentní rychlosti.
16	Těsnicí část střední části	Válcová převodovka střední části využívá dvoustupňový systém napájení, který zlepšuje efektivitu podávání balíků a snižuje vzdálenost čekacích pozic.

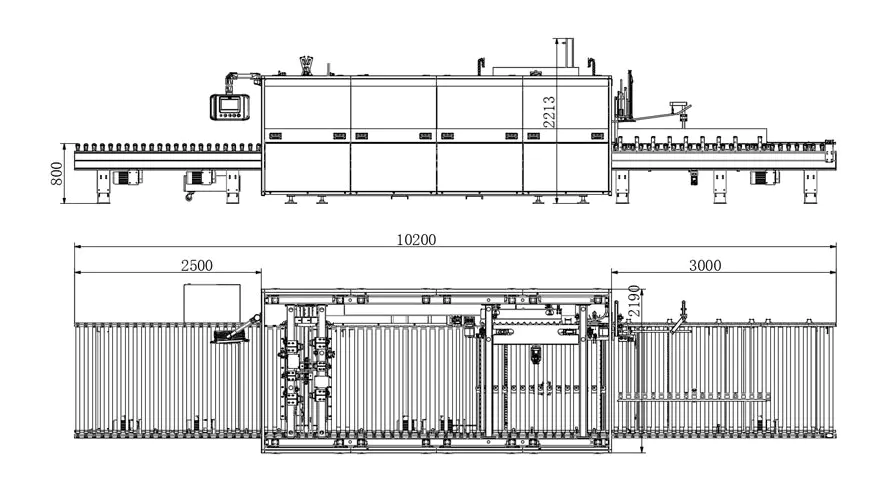

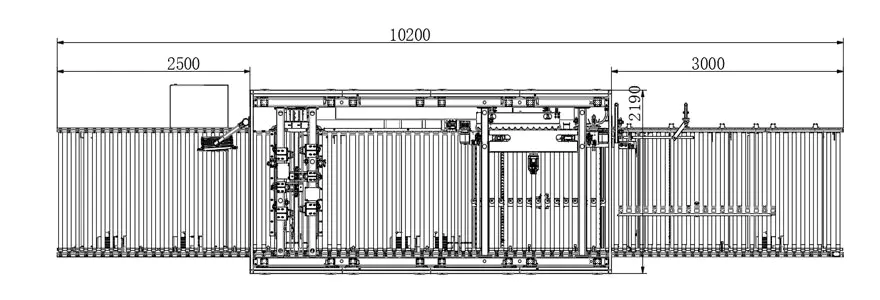

Výkresy se třemi pohledy

Schematický diagram režimu výrobního procesu

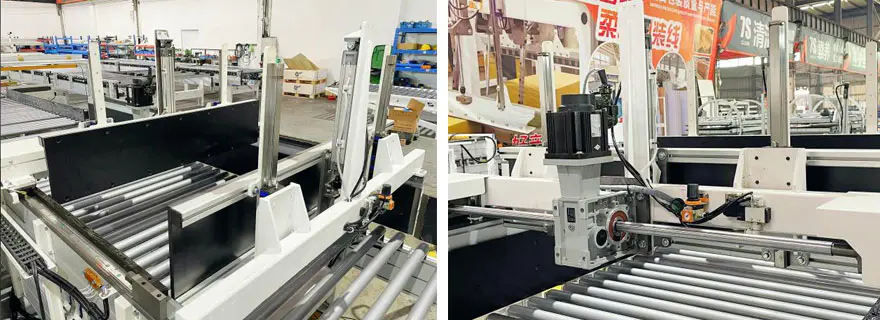

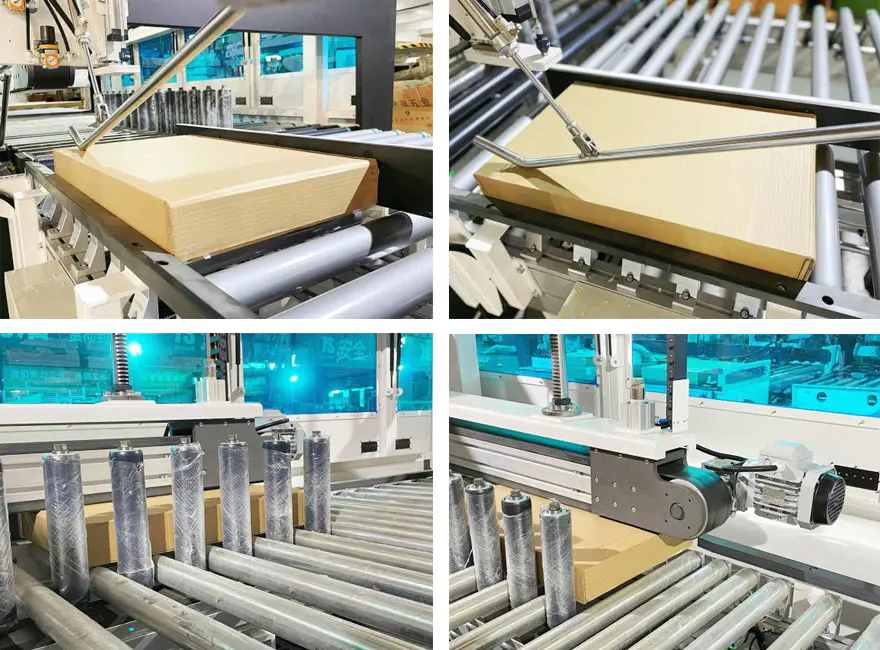

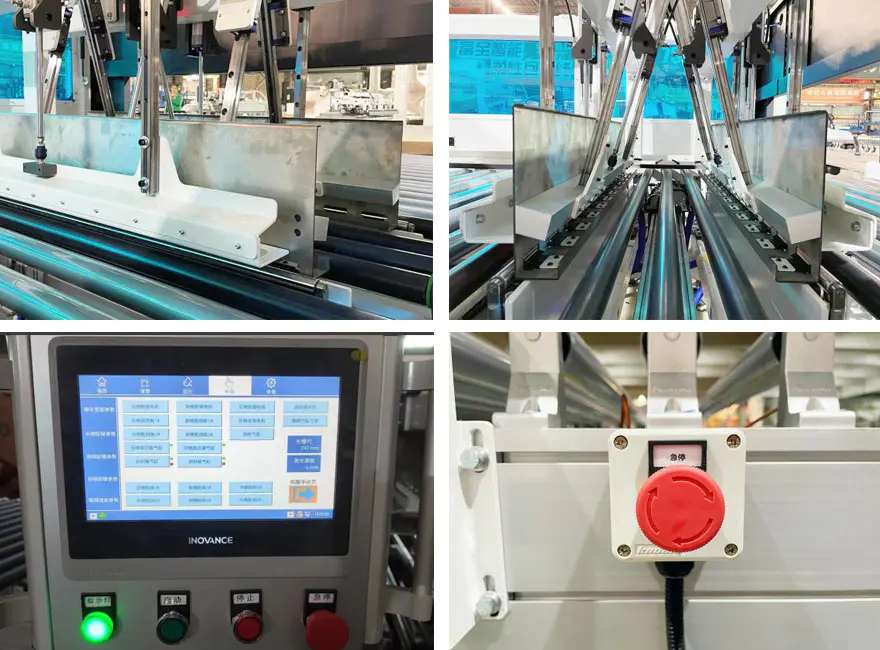

Detailní obrázky

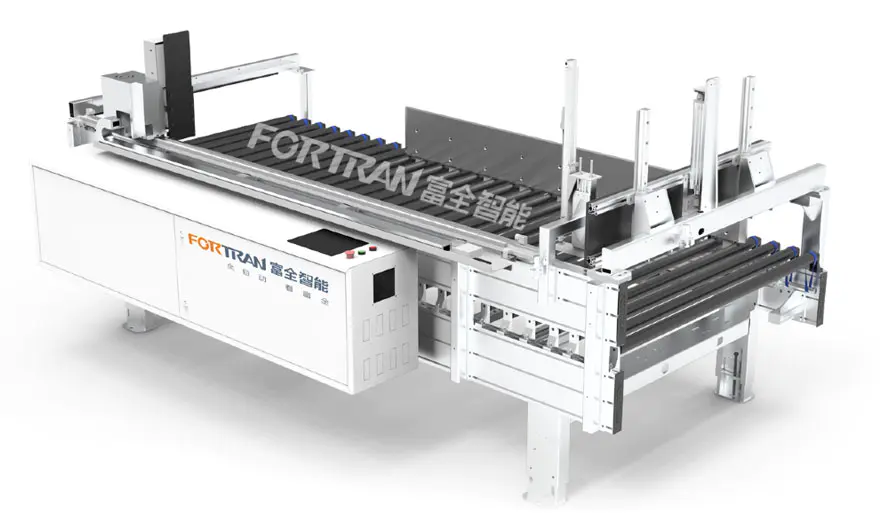

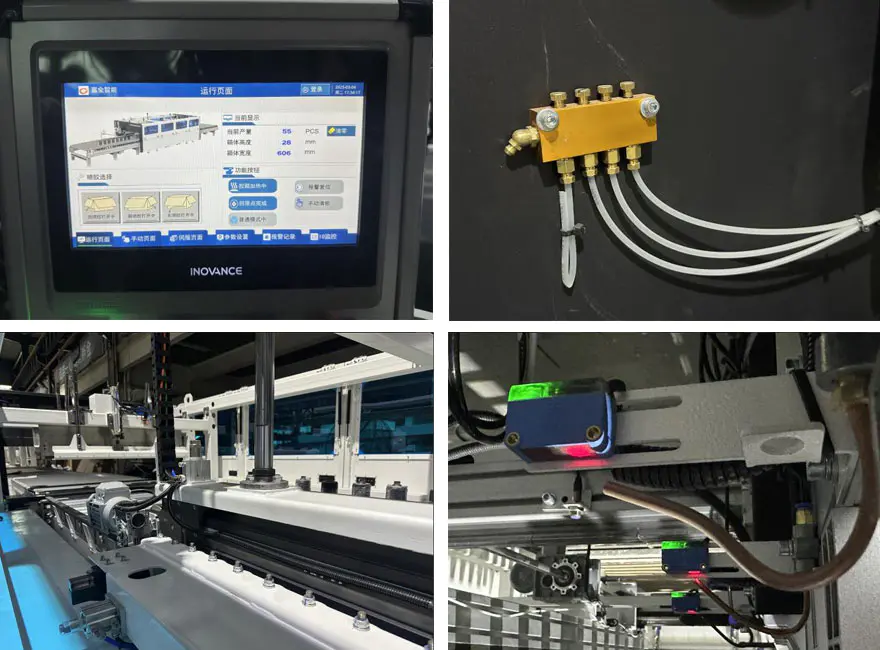

Měřicí stanice

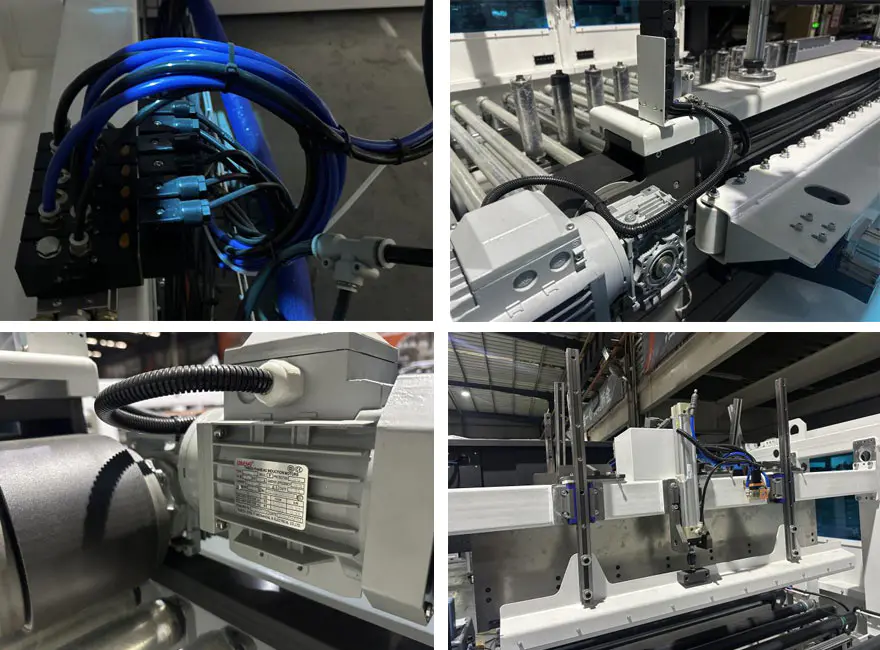

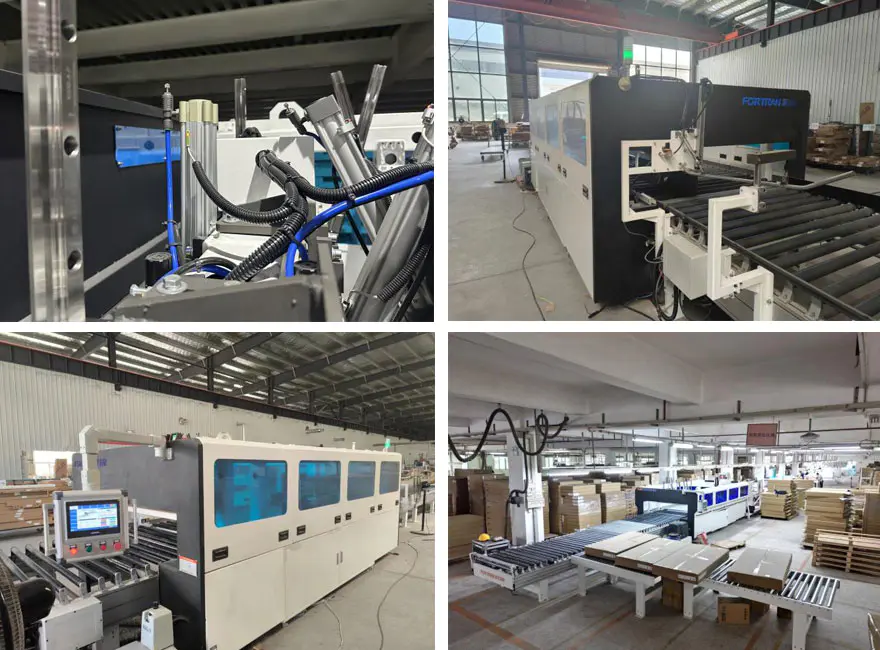

Detailní obrázky

Seznam nositelných dílů a spotřebního materiálu

1. Seznam nositelných dílů

Žádný.	Položka	Specifikace	Doporučené Q'ty	číslo U8
1	PTEE váleček	BZ-LFXJ-01-03-01-01	2
2	Oboustranný čep M16	BZ-FXJ-G-015	2
3	Teflonové přítlačné kolečko		4
4	Lisovací pás (typ s dvojitým vedením)	95-L3990 (Tloušťka 3)	1
5	Boční vyrovnávací pás (typ s trojitým vedením)	195-L3742 (Tloušťka 3)	1
6	Pruhovaný elastický pás	392*20*1,5	15
7	Redukční ventil	GR20008F1	1
8	Vstupní škrticí ventil	PSL8-02A	1
9	Plovoucí kloub	F-M16X125F	4
10	Válec	SAI 50X350S	1
11	Válec	SAI50x300S	1
12	Posuvník	HGW30CC	1
13	Montážní konzola lineárního ložiska	LHBBW20	1
14	Synchronní řemen s ocelovým jádrem	S8M-3984-25 (otevřeno)	1
15	Posuvník	HGH25CA	1
16	Bezešvý synchronní pás s ocelovým jádrem	30-S8M-800	1
17	Bezešvý synchronní pás s ocelovým jádrem	30-S8M-872	1
18	Magnetický spínač	HX-31R-2M	2
19	Solenoidový ventil	4V210-08B	3
20	Gumový tlumič nárazů	SE-15 (modrá)	3
21	Zásuvné relé	RXM4LB2BD	1
22	Reléová základna	RXZE1M4C	1
23	Relé	RXT-F01	3
24	Bezdotykový spínač	IME08-02BPOZT0S	1

2. Seznam spotřebního materiálu

Žádný.	Položka	Specifikace	Doporučené Q'ty	číslo U8
1	Filtrační síťka hlavní jednotky	133272	1
2	Těsnění hrdla	127028	6
3	Filtrační síťka stříkací pistole	126150	3
4	Modul trysky AX	167400	6
5	Solenoidový ventil 24V	150236	6
6	Těsnění trysky	100368	12
7	Ocelové těsnění potrubí	107332	6
8	Pravoúhlá tryska 0,5 mm	130897	4
9	Jehla	500661	1
10	Sada na opravu pístového čerpadla	112757	1
11	Sada na opravu trysek AX	167414	6
12	Sada zpětného ventilu	163008	1
