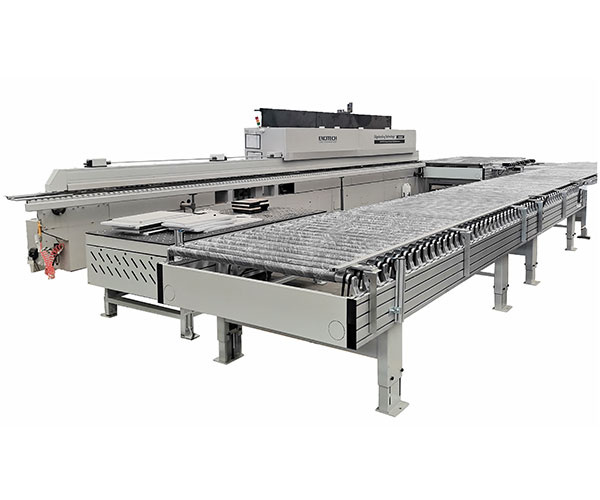

Linka válečkového vratného dopravníku pro stroj na olepování hran

1. Představení produktu

Linka válečkového vratného dopravníku pro stroj na olepování hran má vysoký stupeň automatizace; programování PLC je snadné, stroj je spolehlivý a má dobrý výkon. Nejprve pracovník ručně podá obrobek po straně, zapečetěný obrobek bude přijat válečkovou vratnou dopravníkovou linkou pro olepovačku hran pro automatický návrat a poté ručně převede ostatní strany znovu na olepování hran, aby se realizoval funkce inteligentního zpětného páskování hran.

2. Parametr produktu (specifikace)

Modelka	FQ-UX22
Rozsah obrobku	300*300-1200*2400mm
Tloušťka obrobku	10~60 mm
Maximální nakládací hmotnost	100 kg
Pracovní rychlost	12~28M/min
Celkové napájení	7,5 kW

Část první: Hlava stroje-1

Vnější rozměr	L3500*Š2330mm(1815)*V900±50mm
Délka válečku	1700 mm a 1400 mm
Hlavní paprsek	240*50 Hliníkový profil
Průměr válečku	56 mm s pogumovaným povrchem
Tloušťka pryže	3 mm
Vzdálenost mezi válečky	120 mm

Část druhá: Hlava stroje-2

Vnější rozměr	L3000*Š2660mm (1615)*V900±50mm
Délka válečku	1500 mm
Hlavní paprsek	240*50 Hliníkový profil
Průměr válečku	56 mm s pogumovaným povrchem
Tloušťka pryže	3 mm
Vzdálenost mezi válečky	120 mm
Přidejte bakelitovou desku, aby panel držel

Část třetí: Poháněný válečkový dopravník

Vnější rozměr	L6900*Š1415mm *V900±50mm
Hlavní paprsek	240*50 Hliníkový profil
Průměr válečku	56 mm s pogumovaným povrchem
Délka válečku	1300 mm
Tloušťka pryže	3 mm
Vzdálenost mezi válečky	120 mm

Část čtvrtá: Pneumatický kulový plovoucí stůl

Celková dimenze	L2500*Š1200*V800~900mm
Materiál stolové desky	8#U-ocel s bakelitovou deskou
Hlavní rám	60*40*3mm obdélníková trubka
Zdroj napájení	1,5 kW
S funkcí zvedání je dosah zvedání přibližně 100 mm

Část pátá: Pneumatický kulový plovoucí stůl

Celková dimenze	L1800*Š600*V900±50mm
Materiál stolové desky	8#U-ocel s bakelitovou deskou
Dmychadlo	1,5 KW, zn
Noha	60*40*3mm obdélníková trubka
Hlavní rám	40*60 ocel

1. Stabilní doprava, žádný relativní pohyb mezi materiály a dopravou, může snížit poškození přepravovaných předmětů;
2. Jednoduchá struktura, snadná údržba; Nízká spotřeba energie a nízké náklady.
3. Nejen provozní odpor je malý, ale také opotřebení obrobku je malé, takže produktivita je vysoká, což může pomoci snížit výrobní náklady.

4. Podrobnosti o produktu
